SMP系列智能总辐射表

SMP系列智能型短波辐射表是荷兰Kipp &Zonen公司最新推出的一种用于测量短波辐射的系列产品,配备有智能型接口,能够提供标准输出,功耗极低,方便易用。

SMP系列短波辐射表基于Kipp&Zonen经典的CMP系列短波辐射表改进而来,青出于蓝而胜于蓝,性能优异、工艺精良。相较于以往的CMP系列短波辐射表,SMP系列增加了智能型数字信号处理接口,能够提供标准化的工业模拟输出信号。输出范围可由程序设定,使得安装和重复校准变得简单易用。

通过设置软件可以方便的获得仪器型号、序列号、仪器设置、标定历史记录、状态信息等。

智能型探头的特点:

l  都配有Modbus协议的双线RS-485接口,接口支持Modbus数据通讯协议,可以直接接入基于RTUPLCSCADA的系统以及工业网络和控制器之中。

l  每种辐射表根据输出类型分为:

-V   0~1V电压输出

-A   4~20mA电流输出

l  标准化的模拟输出,确定的量程,无需输入灵敏度,可方便的现场更换,可以很容易地接入当前绝大多数的数据采集器,。

l  内置温度探头,经过数字多项式函数计算,可对热电堆探测器做温度灵敏性校正。

l  智能接口使得输出标准化,降低了响应时间。

l  所有的输出接口都具有短路和供电反接保护功能。

l  传感器标配10m高品质电缆。

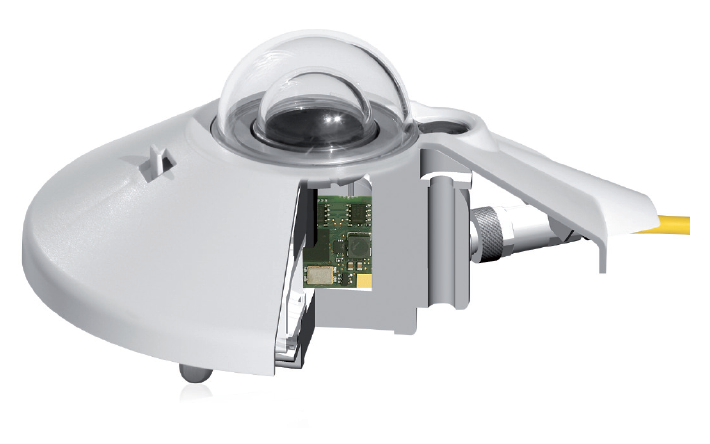

SMP系列产品的能耗极低,由此内部升温不会对热电堆探测器的性能造成影响。传感器内置水平泡和调平脚垫,使得仪器的安装十分简便。即插即用的太阳防辐射罩能够降低太阳光对仪器本身的加热,使测量数据更加准确。

目前,CMP系列所有型号都拥有对应的SMP系列的型号,性能指标完全相同。



SMP3

SMP6

SMP11/SMP10

SMP21

SMP22

响应时间(95%

18

18

5

热辐射偏移(200W/m²

±15W/m²

±15W/m²

±7W/m²

±7W/m²

±3W/m²

温度偏移(5K/hr

±5W/m²

±4W/m²

±2W/m²

±2W/m²

±1W/m²

年误差

±1%

±1%

±0.5%

±0.5%

±0.5%

线形误差1000W/2

±2.5%

±1%

±0.5%

±0.2%

±0.2%

方向误差

80º1000W/m²时)

±20W/m²

±20W/m²

±10W/m²

±10W/m²

±5W/m²

灵敏度的温度依存度

±5%

-10~40

±4%

-10~40

±1%

-10~40

±0.5%

-20~50

±0.5%

-20~50

倾斜误差

±3%

±1%

±0.2%

灵敏度

5~20μV/W/m²

5~16μV/W/m²

7~14μV/W/m²

阻抗

20~200Ω

10-100Ω

水平精度

0.5º

0.1º

工作温度

-40~80

光谱范围(50%点)

310~2800nm

200~3600nm

信号输出

0~1V/4-20mA/RS-485

最大辐射强度

2000W/m²

4000W/m²

预期日累计误差

±10%

±5%

±2%

±2%

±1%
