MCU1000自动数据采集及测量系统



    该套设备是美国CAMPBELL SCIENTIFICINC公司的CR1000数据采集器为核心的自动化采集系统,可测量岩土工程中边坡稳定性,地质沉降,地震活动研究,倾斜度、收敛性、位移、地理位置(GPS接收器)、张力、载荷、震动、覆盖层、水平、流量、蠕变,结构修复或者减灾,以及整体性等。

    数据采集系统及其设备适应野外各种恶劣的工作环境,具有足够高的抗干扰性能,能长期稳定的运行,年数据采集缺失率小于0.5%,其实时性、可靠性、可扩展性、稳定性、精确性、可维护性、利用率及系统安全性上,均已得到验证。

    CSI的数据采集系统是世界上主流岩土厂家MCU的核心组件,应用于美国基康、英国soil、加拿大Roctest的自动数据采集系统中;国内南水北调等一批国家重点项目,均采用了CSI的数据采集系统,并以其精确的测量和稳定的性能发挥着重要的作用。

系统可适用各种恶劣野外条件,比如高热、低温、高盐、酸雨等极端天气情况,在气象领域恶劣条件下一直正常使用;

    系统可扩展性好,一套系统最多可接256个传感器;


主要技术指标

通道数量

常用32通道振弦,16通道振弦+温度,其它通道可选264128256

测量方式

自动监测,同时可满足巡测、选测、比测及加密测量的要求,支持自定义编程测量

内存

标准为4M内存,可扩展至16G

人工比对

自动监测数据与同时同条件人工比测数据对比结果满足δ

通讯方式

光纤、电台通讯、无线GPRSRS232MD485、以太网、3G4G

系统特性

现场数据采集单元平均无故障时间MTBF35000h ,平均维修时间MTTR0.5h,缺失率W0.5% ,误码率≤10-4

供电

9~16VDC,可采用交、直流两种供电方式;

当外部电源消失时,后备电源能自动启动;可选太阳能电池、PS100充电控制器

工作环境

-2550,可选 -5585,湿度≤95%

功能支持

支持Email报警、手机端APP监测、控制

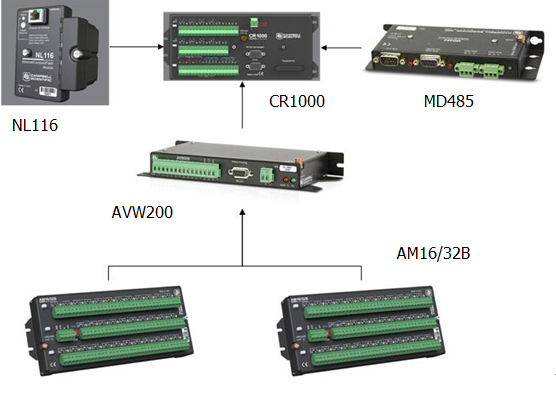

系统组成:

    系统核心组件为:CR1000数据采集器、AVW200振弦模块、AM16/32B扩展板,配件为供电电源、存储槽CFM100及存储卡、通讯模块MD485及机箱等,可另配CR1000KD手持式显示器,用于巡测和选测。
