LY3500智能灌溉控制系统
该系统通过TDT土壤水分传感器测定的土壤水分含量来控制灌溉。根据测得作物实时的主根区土壤的水分含量，以及设定的土壤水分上限、下限，自动适应在任何气候环境下进行科学、有效地控制灌溉。在天气炎热时，该系统可自动开启灌溉；当温度下降或下雨时，控制器会停止灌溉，直至土壤的水分含量低于设定值时，控制器将再次开启自动灌溉，达到设定的土壤水分上限则停止灌溉。多区同时灌溉和Acclima的流量控制保证了水的合理利用。该系统可以优化灌溉区域，大限度有效使用灌溉水，提高了水的利用率。确保了灌溉的科学性和节水性。
通过室内电脑上安装中央控制软件，可支持多个灌溉系统的远程监控。本系统通讯方式多样，串口连接、拨号连接、网络连接/电话或无线电远程通讯。本系统在控制室的电脑上，通过软件轻松点击，即可实现灌溉。

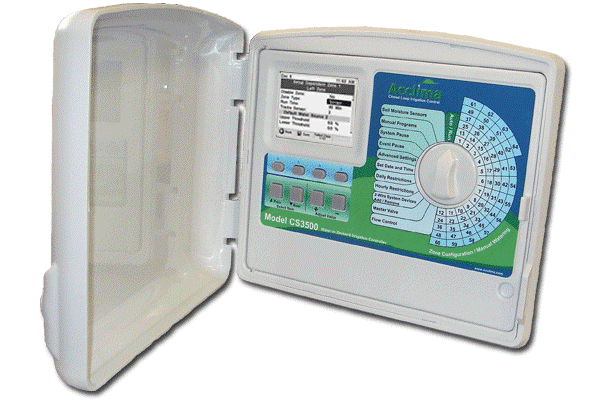

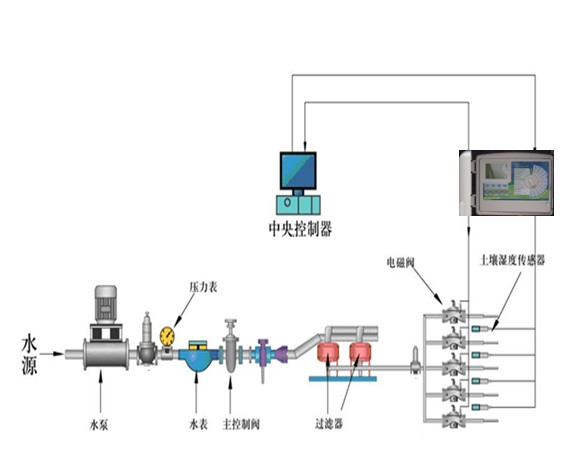

系统组成：该系统由CS3500智能灌溉控制器、灌溉控制软件、区域解码器、TDT土壤水分温度电导率传感器、流量计压力计套装、电磁阀、滴灌和喷灌所需的灌溉工程设备等组成。
TDT土壤水分温度电导率传感器可测量作物主根区的土壤水分、温度和电导率，土壤温度和电导率数值起到指示作用。当查看到土壤温度低于或接近0℃时，可停止灌溉。土壤电导率可反映土壤盐分状况。当土壤电导率持续上升，表明灌溉水盐分较高，需对灌溉水进行处理。
该系统对滴灌和喷灌均可控制。每个区均可选以下任意模式运行：
1. 作为传感器控制区，即按照该区土壤水分传感器参数灌溉
2. 作为参考灌溉区，即按传感器区域参数灌溉
3. 传统的时序灌溉区。
系统特点
l 含灌溉控制软件，可进行远程中央控制灌溉
l 精确读取土壤水分、温度、电导率值，精确控制灌溉可通过软件，轻松编程和调节灌溉情况，并查看灌溉记录
l 可远程控制，通讯方式多样，串口连接、拨号连接、网络连接音频/电话或无线电远程通讯
l 只有土壤缺水时才灌溉，达到水分上限则停止灌溉，保证土壤水分含量适宜作物生长
l 自动、手动灌溉均可进行，且灌溉时间可自定义设定
l 按土壤水分含量，传统的时序灌溉均可
l 独特“系统诊断”功能，可浏览系统设置建议，运行电路检测等

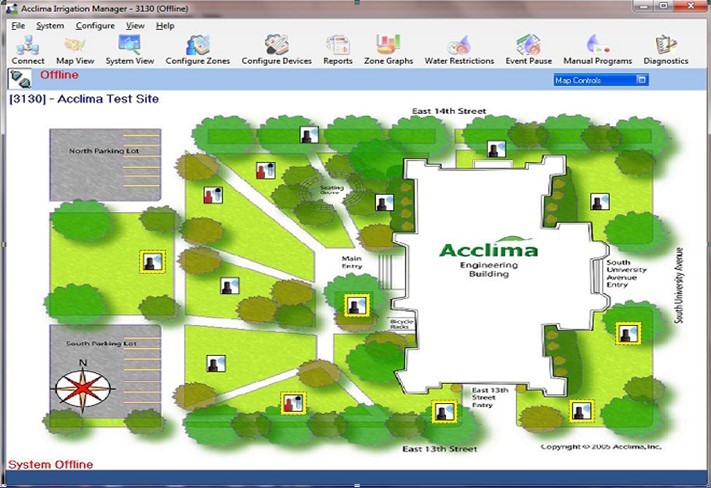

l 可自定义输入区域图
l 可与视屏系统联用，实现可视化管理
l 可流量管理，监控管道破损等情况，方便系统维护
l 可多区同时灌溉，有效减少水压损失（最多4区同灌）
l 循环+入渗，防止因灌水过快造成水分流失
l 特殊事件暂停灌溉（最多设6个时间）如婚礼、球赛等
l 记录系统运行错误报告及灌溉日志
l 时钟设置可维持10 年，无需换电池
l 有效电涌保护
l 可精确读取土壤水分、温度、电导率值

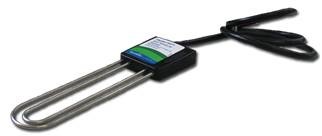

该系统中的TDT土壤水分传感器，是灌溉行业的一个革命性的技术革新，它是第一个由精确的时域传播原理而制得的土壤水分传感器。它可在任何温度和土壤化学条件下，获得精确的水分读数。土壤温度和电导率的变化，不会影响到土壤水分的测量。市场上没有水分传感器可与它的精确性和稳定性相媲美。这一点得到了美国灌溉技术中心的论证。特点：
l 具有高精确性和稳定性，在各种土壤条件下运行稳定
l 当土壤盐分、施肥和温度变化时，水分读数保持稳定
l 简单固定安装，无需维护
l 结实外壳设计，确保在任何土壤条件下长期运行稳定
l 内含区域开关，可直接控制1个电磁阀，减少线缆的使用
l 耐用、防水设计
技术参数
土壤水分测量范围：0 ~ 100%；精度±1%
土壤电导率测量范围：0 ~ 5 ds/m；精度：±0.2 dS/m
土壤温度测量范围：-30——50℃；精度：±1%
环境温度，-40——85℃；
线缆：16号线缆，3线
传感器尺寸：20.3 *5.4
*1.4 cm
控制器尺寸：宽31.cm，高26.0cm，厚5.0cm
输
入：220 VAC +/-10%，50Hz
输
出：24VAC，2.0A
备用电池：用1个CR2032 保证内部时钟正常工作
电池寿命: 10年
电气参数
每个终端最大电流承载: 0.6 A
灌区运行时间可设0-18 小时，按 1分钟递增
每个控制器最多可接32个水分传感器，且传感器可多区共享，并控制多个灌区
永久记忆功能，断电时参数设置不变
应用领域：农业、草业、园艺、葡萄栽培的灌溉。主要应用于大型农场、农业示范区、高尔夫练习场、别墅绿化区、园林地、城市绿化地等环境的灌溉。

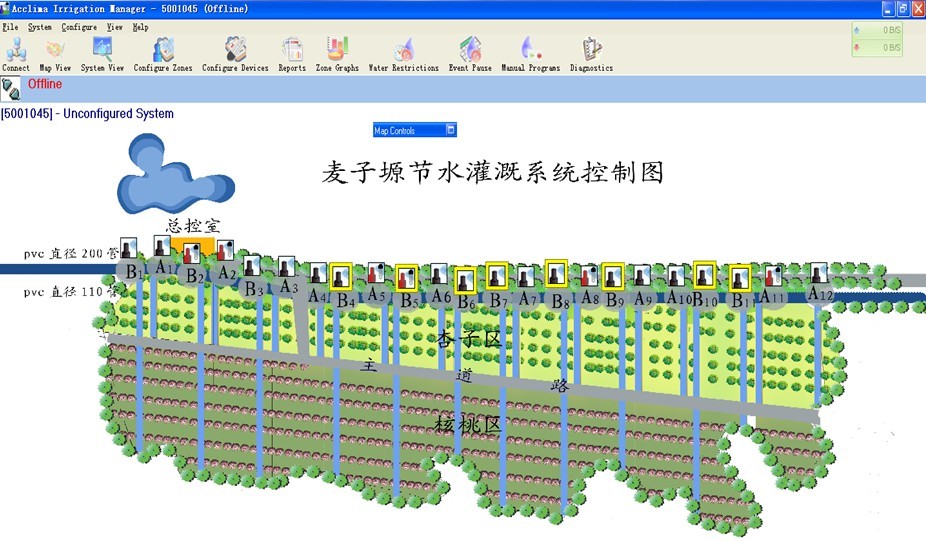

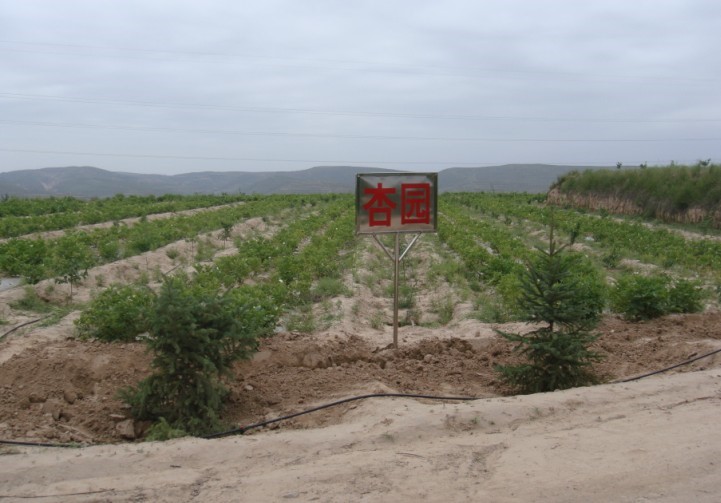

系统案例：本案例采用CS3500智能灌溉控制系统，控制500亩的杏园和核桃园树苗的滴灌。根据作物类型、土壤类型、灌溉区域地形等，将果园分为23个灌溉区，选择具有代表性的8个样点放置土壤水分传感器，用于指导整个果园的灌溉。其他的15个区域参照8个放置土壤水分传感器的区域进行灌溉。
