BSRN1000太阳基准辐射测量评估系统

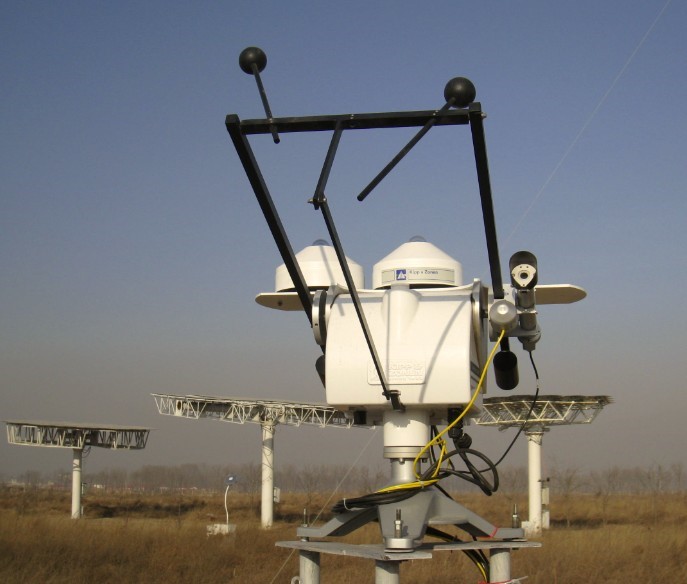

该系统采用传统的全自动太阳跟踪器配备GPS和太阳定位探头,达到国际辐射观测网络(BSRN)的技术要求,精确的测量太阳总辐射、直接辐射和天空散射辐射。选配天空长波辐射、净辐射、日照时数、天空成像仪、云雷达、分光光度计等其他辐射观测设备。作为野外观测的一般要求,该系统建议用户加入各种气象观测:测量风速风向、空气温湿度、大气压力和降水等。

系统特点:

l  可以从前期到太阳能发电站全寿命期间长期可靠运行,提供长期可靠辐射数据

l  全天候双轴定位,覆盖太阳全天在天空的位置

l  全自动独立运行,无需计算机或人为干预

l  高效率传动系统不需维护

l  内置GPS接收器,自动定位和对时

l  配备用于修正跟踪位置的太阳感应器,保证精确定位,及时修正大风和震动导致的跟踪器的微小移动

l  支持24VDC90~264VAC两种供电方式,在短期断电下可采用UPS保证系统运行

l  工作温度支持 -40~85℃;针对沙尘天气的通风罩可有效降低维护要求,能有效去除沙尘、露水、霜冻和降雪等

l  出厂前完成编程和测试,减少现场接线错误和缩短调试时间

l  符合国家太阳能监测网的标准要求

l  符合国际辐射观测网络(BSRN)的技术要求、国际气象组织(WMO)标准、ISO 9060-1990标准

l  支持有线、无线等多种数据传输方式,实时查看观测数据

l  用户可自动调整测量时间,自动记录测量的辐射平均值、极值等,也可自定义存储时间,输出各种用户要求的数值

l  可在跟踪器上增设斜面总辐射表,对CPV和双轴跟踪平面太阳能板系统的效率有直接指导意义

l  可在数据采集器上直接读取跟踪器计算的太阳位置,给跟踪式太阳能发电系统提供控制对比依据

l  设计参考“太阳能资源和气象工程(solrmap)”和”国家可再生能源实验室(NREL)“相关指南

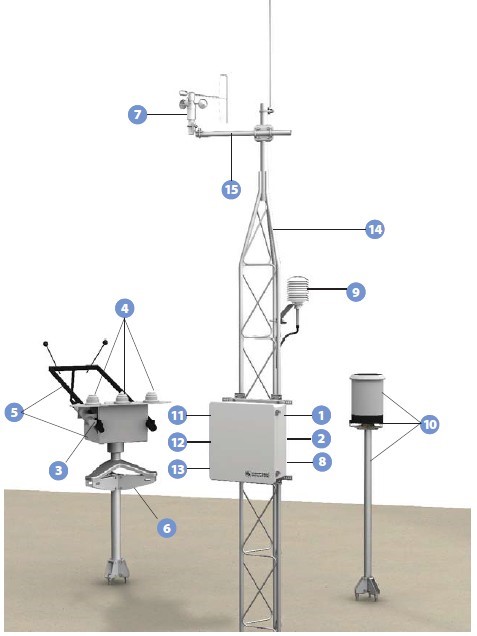

系统配置图:

标准配置:

1)        CR1000数据采集器

2)        NL116通讯存储模块

3)        CHP1直接辐射表

4)        CMP11/CMP10总辐射表、散射辐射表、斜面辐射表

5)        (配CVF4加热通风罩)

6)        SOLYS 2 太阳跟踪器带散射组件

7)        太阳跟踪器底座安装套件

8)        034B 风速和风向传感器

9)        CS106 大气压传感器

10)     CS215空气温湿度传感器

11)     雨量桶(选配)

12)     ENC16/18数采机箱

13)     太阳能充电控制器及充电电池

14)     通讯模块

15)     10米镀锌塔或2米不锈钢支架

16)     横臂支架

对于云的监测,可以选配以下仪器

SRF02天空成像仪(选配)

CS135云高仪(选配)

对于研究光谱对太阳能板效能应用的客户可选配

MS-700光谱辐射计(选配)

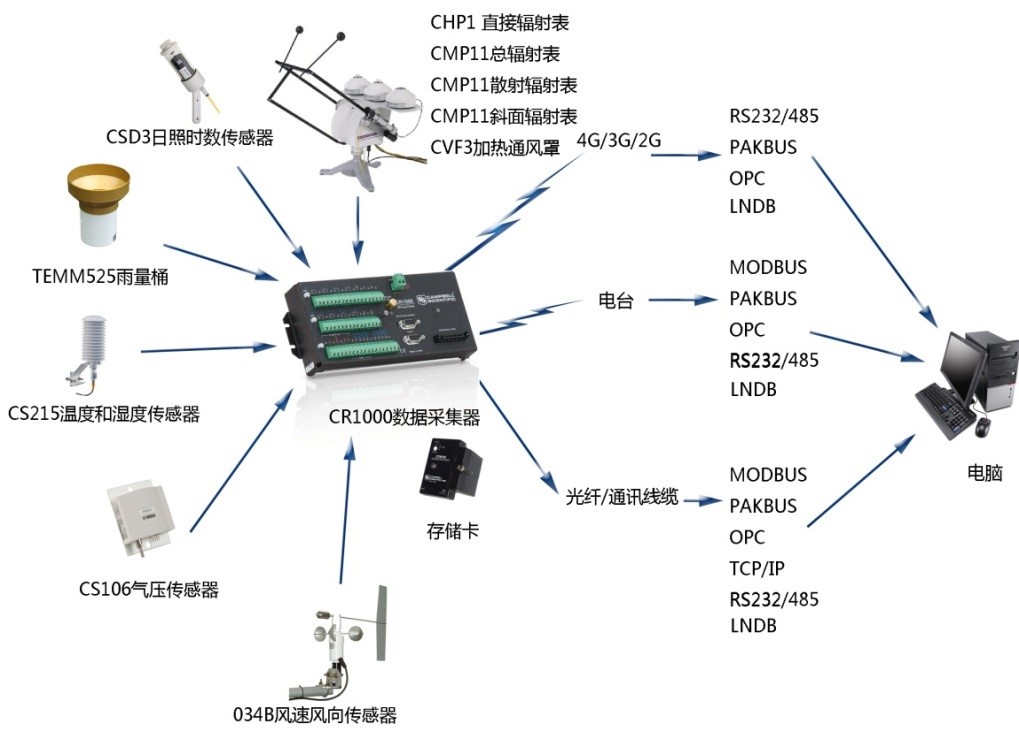

通讯方式:

   BSRN系统一般作为高端的长期辐射测量系统一般会成为太阳能投产电站的首选。数据采集器配备的LOGGERNET专用数据采集器软件,通过电脑直接与数采相连从而采集相关数据。

   不过,许多客户希望采用其他的通讯和传输方式,通过OPCMODBUSAPIRTMC PRODNP3乃至EAMIL等把数据直接发送给客户或者用户自己的软件对我们都不是问题,经过数据采集器的程序和硬件配合就能轻松达到。

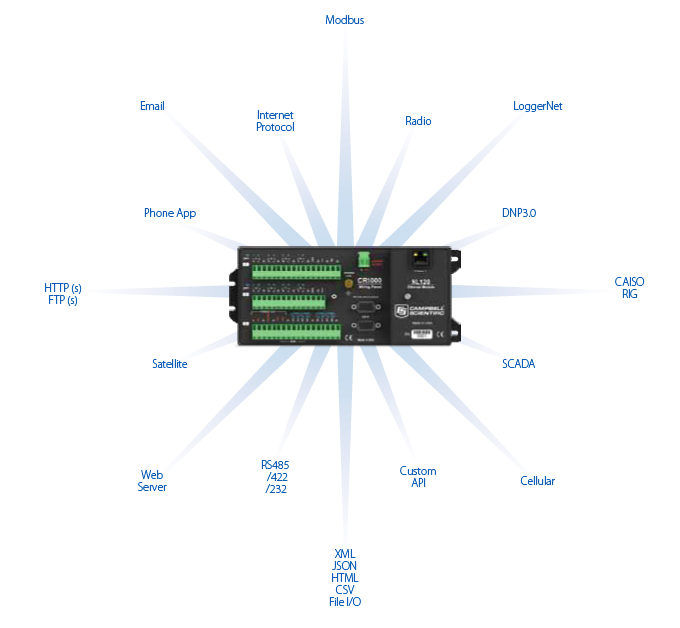

   下图给出我们可以采用的通讯方式和显示方式。
