DTD1冻土监测系统

1.概述

DTD1型冻土自动观测仪以冻土检测传感器为核心,测量土壤中水的冻结,原理与达尼林冻土器一致,保证了观测的延续性。设备维护方便,24小时常年不间断运行,只需每年换水一次,设备轻便简单,便于运输安装,不受外界融雪、水分迁移等因素影响。通过地面气象观测中的冻土观测。为冻土退化现象和气候变化研究提供科学的数据资料。

DTD1型冻土自动观测仪主要特点如下:

1产品特点

观测方式

全自动观测

观测原理

介质相变引起阻值变化。

设备维护

每年更换内部检测用水一次。

观测频次

1min10min1h等可设置

主要功能

测量冻土深度。

2.主要技术指标

2技术指标

序号

参数

技术指标

1

测量要素

冻土深度,冻土层数

2

通信方式

RS232/RS485/GPRS/4G

3

供电方式

市电或太阳能供电

4

供电电压

15V

5

功耗

2W

6

平均无故障时间

8000h

7

传输频次

1min10min1h等可设置

8

环境适应性

空气温度:﹣45℃~﹢75
相对湿度:5%100%
降水强度:≤6mm/min
抗风能力:≤75m/s



3.系统介绍

(1)工作原理

DTD1型冻土自动观测仪是根据水与冰相变后电阻发生改变的特性,利用水做感应介质,每1cm设置一个电极,根据每层电极检测信号判别的土壤冻融状态,建立数学模型,计算出土壤冻结层次及其上限和下限深度。

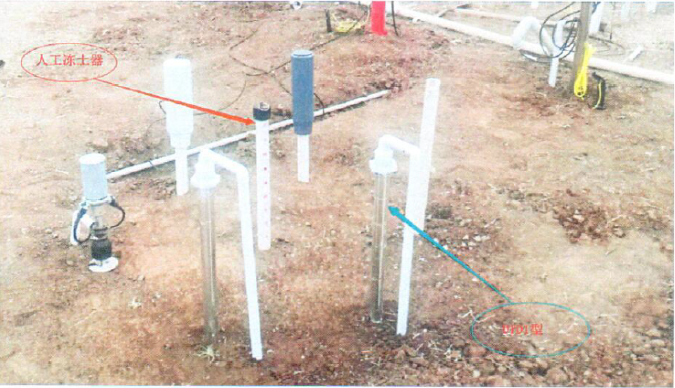

(2)组成结构

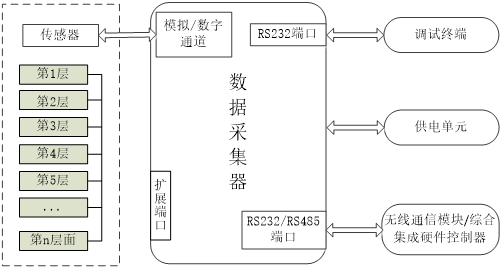

DTD1型冻土自动观测仪由电阻式冻土传感器、数据采集器、供电单元和外围设备组成,支持接入综合集成硬件控制器。组成示意图如下所示:
