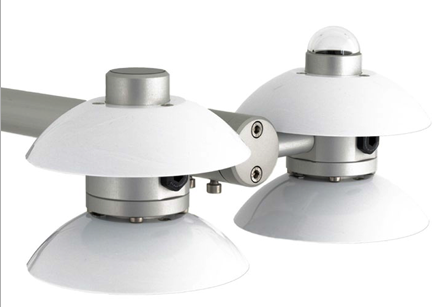

NR-01四分量辐射传感器

1、概述

NR-01是由4个辐射传感器(2个短波辐射传感器和2个长波辐射传感器)组成的净辐射传感器,主要用于科研级的能量平衡研究。仪器分为短波测量和远红外长波测量两部分,用于监测地球表面辐射的四个独立的成分。使用热电堆传感器,为无源工作方式。输出的四个小电压对应于长波、短波的入射量和反射量。与以往的净辐射传感器相比,NR-01的性能得到大幅提升,具有更高的精度,而体积则更加小巧,重量减轻。长波辐射传感器中可选配一个PT100温度传感器,用于测量内部温度,以进行温度修正。为了防止凝露、霜降对观测产生的不利影响,NR-01还内置了加热装置,为长波辐射传感器进行加热,使其在低温等恶劣环境下也能正常工作。

    NR01是NR-01的简化型号,配备2个辐射计的净辐射传感器。通过对SW反照率和表面温度的估算,也可以用来估算净辐射量。可监测地球表面辐射的两个独立的成分。它使用热电堆传感器,为无源工作方式。输出的两个小电压对应于长波、短波的入射量。


2、技术参数

Ÿ   温度范围: -40~80

Ÿ   测量范围:0~2000W/m2

Ÿ   温度传感器:pt100,用户也可以根据自身的需要自行选择其他温度传感器

Ÿ   短波辐射表ISO级别:二级

Ÿ   短波光谱范围:285~3000nm

Ÿ   短波校准溯源:WRR

Ÿ   长波光谱范围: 4.540μ m

Ÿ   长波校准溯源:ITS90

Ÿ   响应时间:优于或等于<18s95%

Ÿ   非线性误差:优于或等于<±1%

Ÿ   太阳辐射值在1000 w/m2时的窗口热偏移:<15 w/m2

Ÿ   加热功耗:1.6W12VDC时)

Ÿ   灵敏度:优于或等于725μV/W/m2(短波),优于或等于515μV/W/m2(长波)

Ÿ   视角:总辐射及反射辐射视角≥150°,长波辐射传感器视角≥150°

Ÿ   工作温度:-4080

Ÿ   工作湿度:0100%RH

Ÿ   线缆长度:可搭配任意线缆长度
