微雨雷达

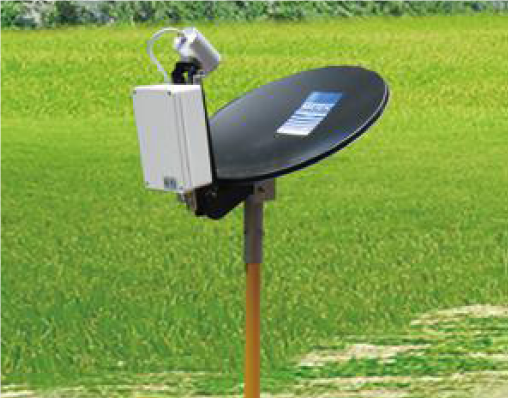

北京蓝阳惠通科技有限公司生产的旗舰产品LY-MRR微雨雷达是新一代高端微型雨滴谱廓线测量系统,产品整合了高性能处理单元、数据采集单元和太阳能供电系统,提升了整个系统的性能参数。所有的计算都集成在室外电子设备中。该系统已经发展成为了一个强大的独立分析器,用于降水和云动力学的研究,安装简单,只需极少的后期维护工作。

该系统用于监测天空雨滴谱廓线变化情况,配合具备Cloudcam功能的全天空成像仪,可以定量的研究云量变化,云系发展以及云下降水的演变,为定量测量降水提供了一种新的方法,在测雨雷达标定以及人工影响天气作业方面有非常广泛的应用。





系统技术特点:

*  实现零高度层反演(配合激光雨滴谱仪)

*  时空分辨率高

*  高稳定性,适合长期无人值守

*  具备自动天线加热,适合冬季或雪地应用

*  可无线或有线传输,自动数据处理和存储

*  便携性好





系统应用领域:

*  降水实时报告

*  无人值守站观测

*  天气雷达实时校准

*  人工影响天气效果评估

*  云物理相关研究



LY-MRR微雨雷达系统采用进口微雨雷达元件,配以自研的高性能数据采集单元和AC/DC双模态供电系统,在原有微雨雷达测量基础上,可以实现系统数据高速无线/有线传输,高速实时数据处理和存储,配以地面激光雨滴谱仪可以实现“地面”至高空的雨滴谱廓线反演,真正做到“零”高度层反演,克服了传统微雨雷达存在测量盲区的问题。

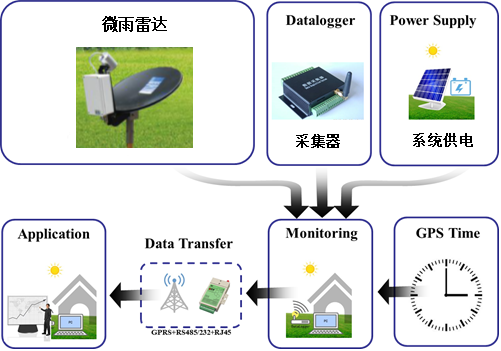

系统主要框图:



LY-MRR微雨雷达可以测量雨滴谱、降雨率以及液态水含量等的垂直廓线分布。配置的系统软件在标准软件基础上,可以实时测量多普勒光谱、雷达反射率因子、多普勒速度和路径的积分衰减。系统自带完整的数据评估功能,可以方便的进行降水实时报告,以及长期无人值守台站的将于测量。在天气雷达实时校准和人工影响天气效果验证方面,也有广泛的应用。



主要参数

LY-MRR

天线

抛物面,直径60cm,波束宽度1.5°,3dB

接收机

频率:24.23GHz,调频FMCW,可调范围:0.5 - 15 MHz,根据不同测量高度范围可采用不同频率。可测Nyquist速度:12.3 - 96.3 m/s,功耗低至25W12DC110-240VAC两种供电模式

垂直分辨率

10m可调

雨滴谱测量范围

0.109 - 6mm

测量高度

2米,配合激光雨滴谱仪可做到零高度层反演

系统软件

可加入地面激光雨滴谱联合反演

多普勒光谱时间分辨率

1-3600s

绘图和显示

廓线、时间序列、雨滴谱和统计信息

远程传输

GPRS/CDMA

操作环境

-40 °C~+55 °C

尺寸和重量

800mm (H)*600mm(D) *900mm(L), 24Kg
