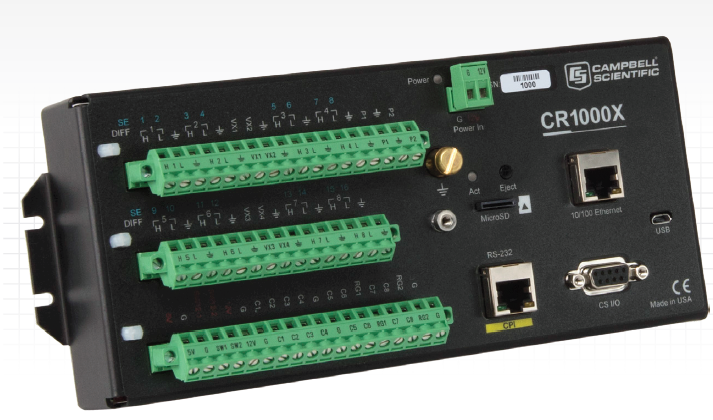

CR1000X数据采集器


概述



CR1000X 是我们的一款旗舰型产品,在测量和控制方面能满足广泛的需求。CR1000X的可靠性和坚固程度保证了它可以应用于:气象站、中尺度气象网、风廓线、空气质量监测、水文系统、水质监测、水文气象站等领域。


CR1000X同时具备低功耗的优势,体现在传感器测量、直接/远程通讯连接、数据分析、外部设备控制、数据和程序存储等方面。CR1000X采用密封装置屏蔽射频干扰,具备精密时钟、类似BASIC编程语言、数据处理和分析等功能


优势与特点



  • 极端环境下工作,标准工作温度范围-40°~ +70°C,扩展工作温度范围-55°~ +85°C

  • 电脑USB端口直连

  • 具备快速模拟测量功能(300+ Hz)

  • 24A/D转换,高精度模拟测量

  • 两个非隔离电流输入通道,可接入0~20 mA 4~20 mA 信号

  • CPI 端口可连接高速传感器和分布式模块 (CDM)

  • 一体式以太网接口

  • 支持 microSD 存储卡,扩展内存

  • 支持 SDI-12, RS-232, RS-485

  • 支持完整的 PakBus 协议

  • WEB网页固件,可通过网页浏览器直接连接

    常规技术参数

  • CPU32位集成浮点运算单元,计算速度可达100MHZ

  • 内存:128MB闪存和4MB带内置供电的静态存储器

  • MicroSD存储卡可扩展至8GB

  • 时钟精确:±3分钟每年,可GPS校时至10微秒

  • USB micro B直连数采,2.0传输速度,12Mbps

  • 10/100 以太网 RJ45接口用于LAN连接

  • CS I/O 端口用于CSI其它通讯设备或者显示设备

  • RS-232/CPI 端口用于通道扩展或者Campbell集成模块CDM

  • 协议支持:Pakbus,Modbus,DNP3,NTCIP,NMEA0183

  • 可插拔电源端子用于连接干电池槽,PS150PS200或其它供电系统

  • 可控12V供电通道用于其它传感器或通讯设备供电,1.3A@-40°C0.47A@80°C

  • 电源消耗@12Vdc:<1mA闲时,1mA(活跃,1Hz 扫描),55mA(活跃,20HZ 扫描)RS-232通时额外增加25mA,以太网连接时额外增加48mA

  • 4激励通道用于传感器激励或者控制开关

  • 100欧姆电阻接地用于测量0-20mA或是4-20mA输出

  • 模拟输入通道(SE1-SE16




  • 16单端或是8差分测量通道,测量范围±5000mV

  • 24AD转换

  • 电桥测量

  • 热电偶测量

  • 周期信号测量




  • 脉冲通道(P1,P2




  • 开关量

  • 高频计数

  • 低频交流




  • 数字端口(C1-C8):控制端口可在程序中经过编译,可以具有数字通讯功能




  • 数字输出包括5V3.3V输入逻辑




  • SDI-12

  • 串口通讯

  • 开关量

  • 状态和开关控制

  • 供电电源5V10mA

  • 中断功能




  • 最优模拟信号准确度:±(0.04% 测量值+偏移值)

  • 最高分辨率:0.02μV  RMS

  • 使用温度范围:-40°到+70°C标准,-55°到+85°温度扩展

  • 重量:0.86kg

  • 外形尺寸:23.8cm×10.1cm×6.2cm

  • 认证信息:欧盟符合性声明可在官网www.campbellsci.com/cr1000x 中查看(EMCRoHS2



模拟信号输入

SE1

SE2

SE3

SE4

SE5

SE6

SE7

SE8

SE9

SE10

SE11

SE12

SE13

SE14

SE15

SE16

RG1

RG2

Max

单端通道

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü





16

差分通道

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L





8

桥式测量

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü





16

热电偶

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü





16

电流测量

































ü

ü

2

周期测量

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü





16





通道介绍


通讯

功能

C1

C2

C3

C4

C5

C6

C7

C8

RS-232/CPI

USB

Ethernet

CS I/O

Max

SDI-12

ü



ü



ü



ü











4

GPS 校时

PPS

Rx





















1

TTL (0 to 5 V)

Tx

Rx

Tx

Rx

Tx

Rx

Tx

Rx









4

LVTTL (0 to 3.3 V)

Tx

Rx

Tx

Rx

Tx

Rx

Tx

Rx









4

RS-232









Tx

Rx

Tx

Rx

ü







3

RS-485 (半双工)









A(-)

B(+)

A(-)

B(+)









style="font-family:宋体;font-size:small;">

2

RS-485 (全双工)









Tx-

Tx+

Rx-

Rx+









1

I2C

SCL

SDA

SCL

SDA

SCL

SDA

SCL

SDA









4

SPI

SCLK

MOSI

MISO



SCLK

MOSI

MISO











2

SDM

DATA

CLK

ENABLE



















1

CPI/CDM

















ü







1

USB



















ü





1

Ethernet





















ü



1

CS I/O























ü

1





数字I/O功能

C1

C2

C3

C4

C5

C6

C7

C8

Max

I/O输出

ü

ü

ü

ü

ü

ü

ü

ü

8

脉冲宽度输出

ü

ü

ü

ü

ü

ü

ü

ü

8

定时器功能

ü

ü

ü

ü

ü

ü

ü

ü

8

中断功能

ü

ü

ü

ü

ü

ü

ü

ü

8





脉冲计数功能

C1

C2

C3

C4

C5

C6

C7

C8

P1

P2

Max

开关量

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

10

高频信号

ü

ü

ü

ü

ü

ü

ü

ü

ü

ü

10

低频交流信号

















ü

ü

2
