山西大同光伏领跑者项目

    -辐射监测系统案例介绍


“光伏领跑者项目”是国家能源局拟从2015年开始,每年实行的光伏扶持专项计划,“领跑者”计划将通过建设先进技术光伏发电示范基地、新技术应用示范工程等方式实施。所谓“能效领跑者”是指同类可比范围内能源利用效率最高的产品、企业或单位。

针对入选“光伏领跑者”计划的项目,能源局将委托第三方检测认证机构进行全过程技术监测评价,在工程竣工验收时重点检查是否达到承诺的指标,在工程投产一年后进行评估并公布评估结果。

所以对参加领跑者的每个厂家地区的电站发电转换效率,成为评比的重要指标,这样每个站点的辐射监测数据就变得由为重要,为做到公平公正,一共十几个站点,每个站点都配置了相同的精密高的辐射监测系统,针对此项目中国电建集团和北京蓝阳惠通科技有限公司合作,主要选用了荷兰kippzonen公司的跟踪和总辐射传感器作为主要的监测仪器,该仪器为世界享有盛誉。

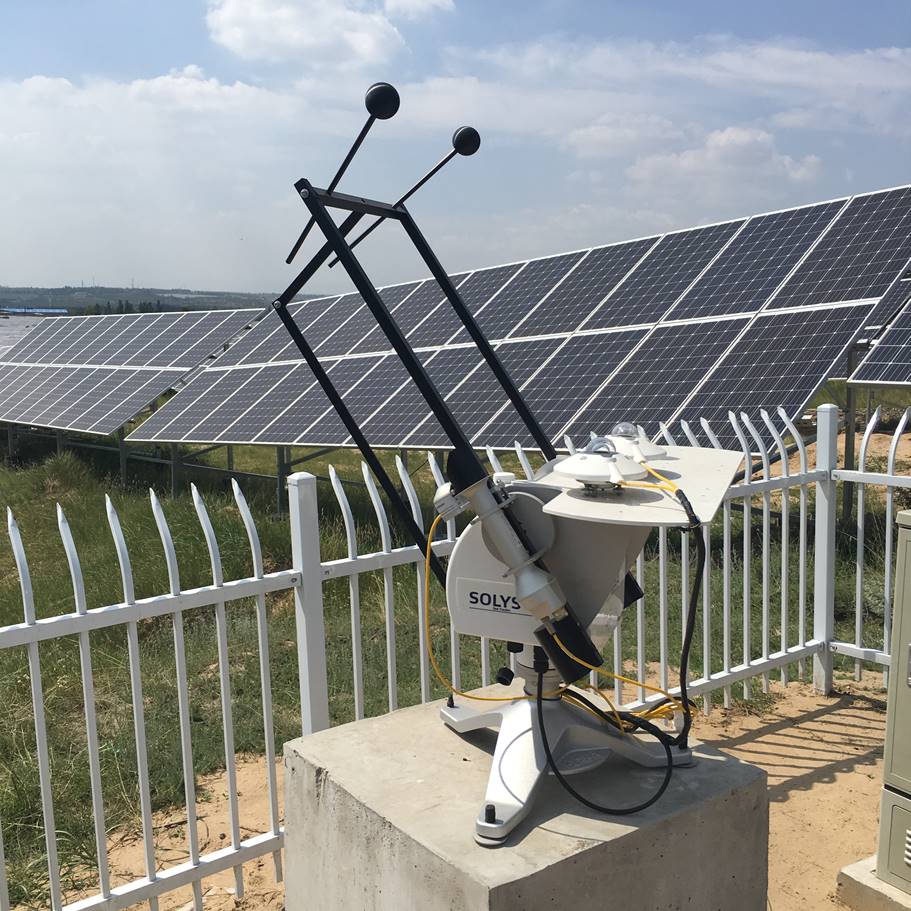

整套系统共分成两部分,第一部分是通过跟踪器长期监测太阳直接辐射,总辐射 ,散射辐射,同时监测温湿度传感器、斜面总辐射、风速风向传感器、气压传感器、雨量传感器。所有数据通过数据采集器采集存储,再通过相关软件查看、画出图形进行分析。

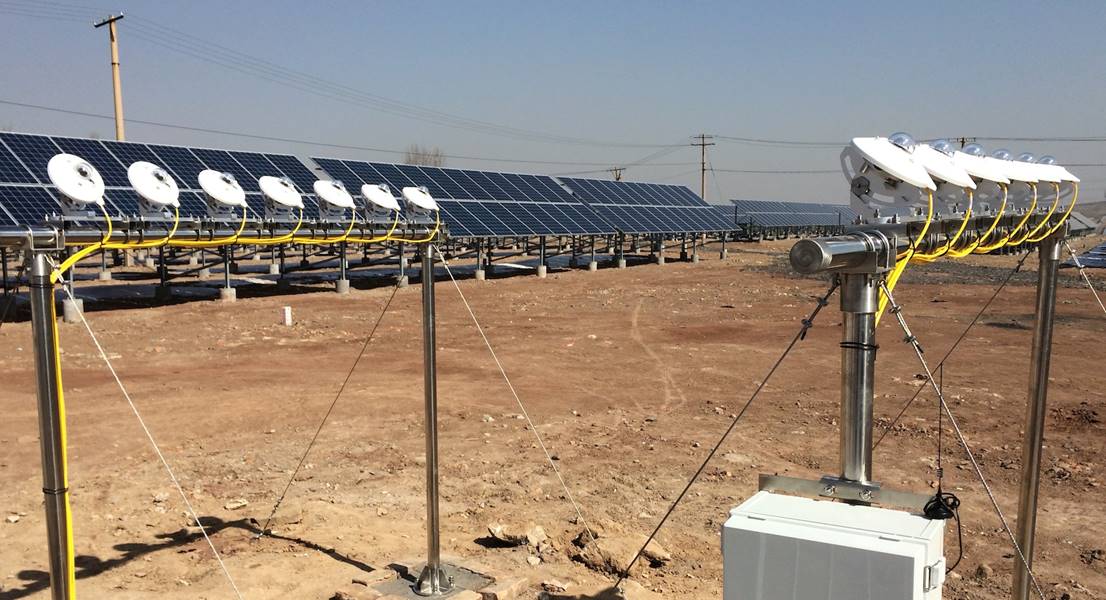

 第二部分是在总站配置多个总辐射传感器,设置多个角度,对测出的数据与其对应角度的太阳能板进行综合评估分析。

经过长达两个月的备货,北京蓝阳惠通科技有限公司刻服工作困难,所有站点的安装完成仅耗时一个半月。在安装前对每个厂家埸地的认真勘查,仔细甄选具有代表性的安装地点,在安装过程中对仪器的安装规范要求严谨,到安装完成对数据的对比仔细分析,都做到了一丝不苟。

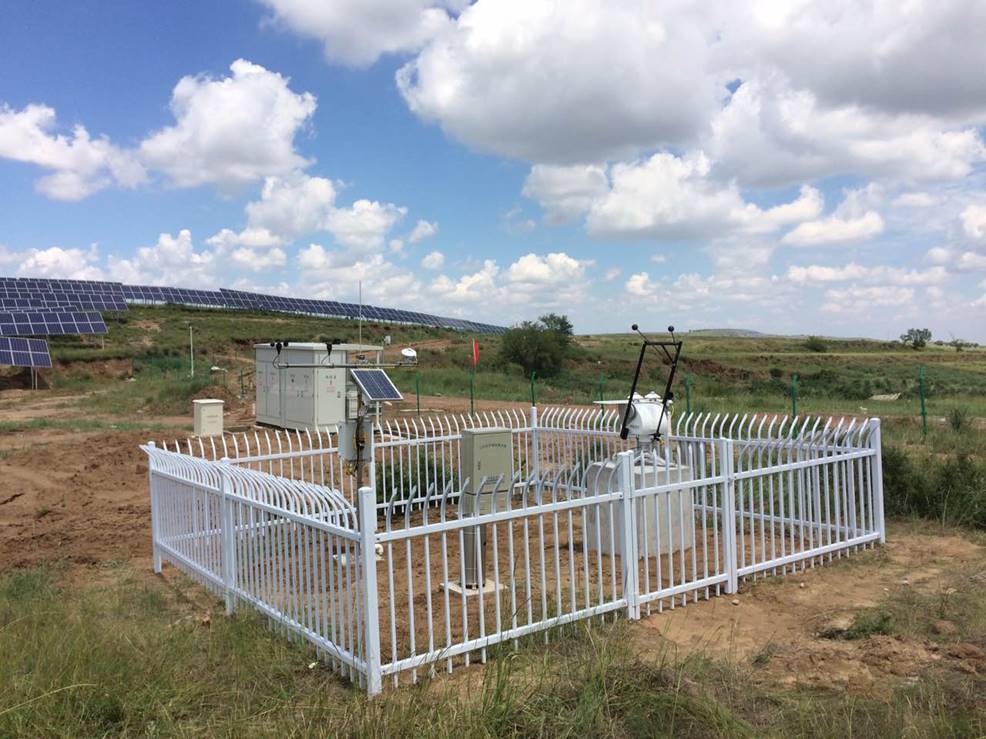

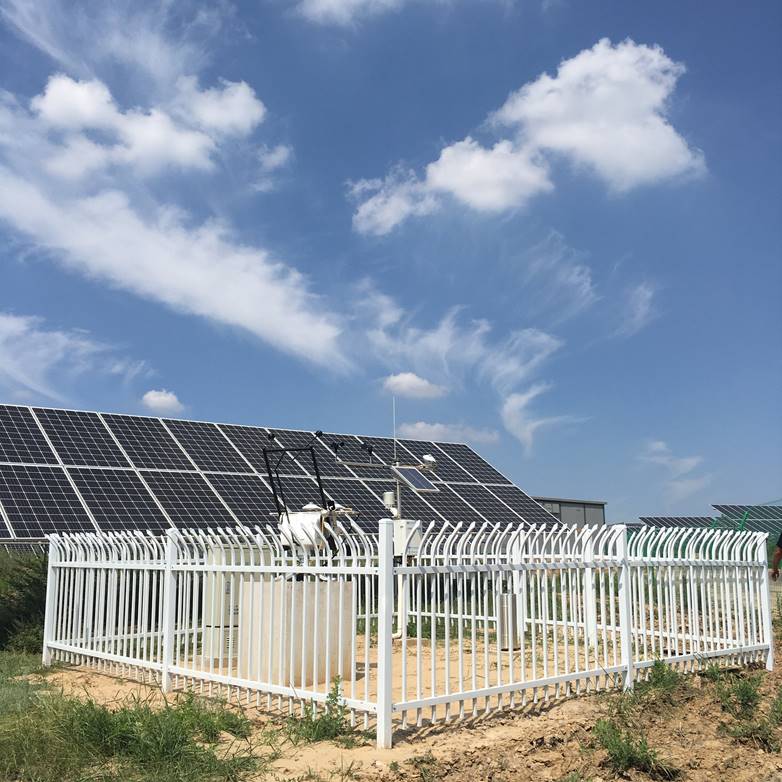

下图为完成安装图例:




下图为简单数据分析:

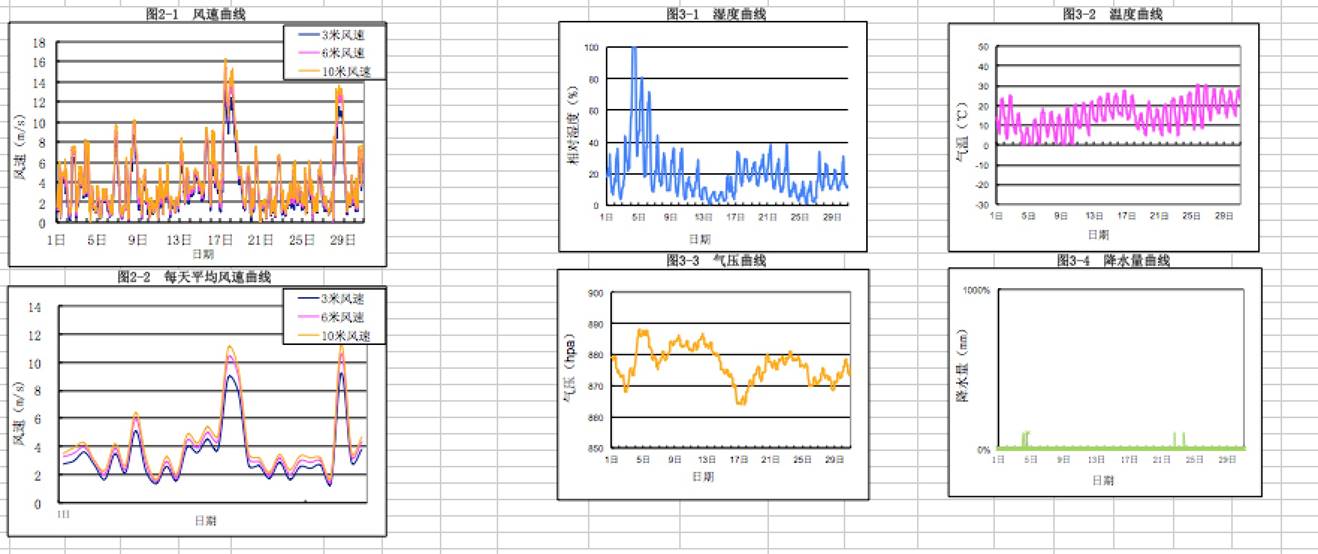

上图为其中一个站的气象数据图例

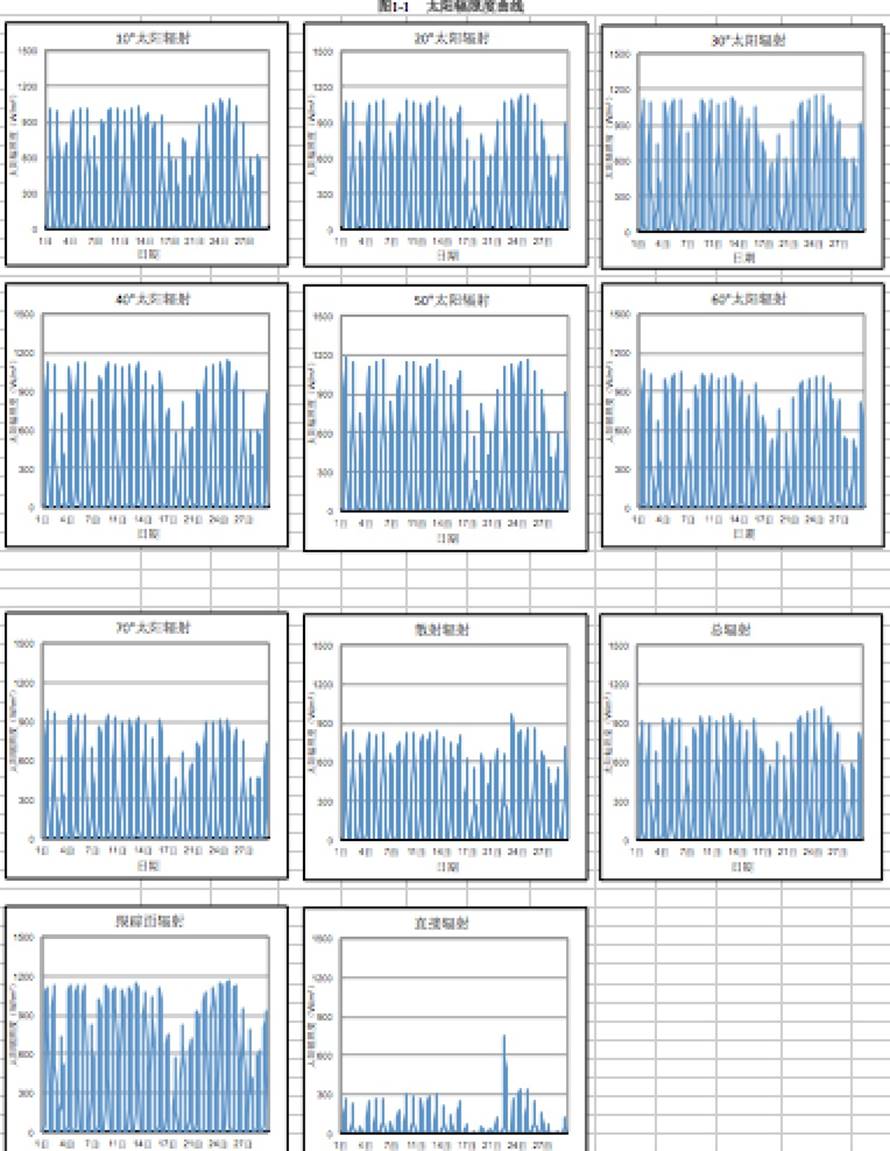

上图为一些辐射表的曲线图

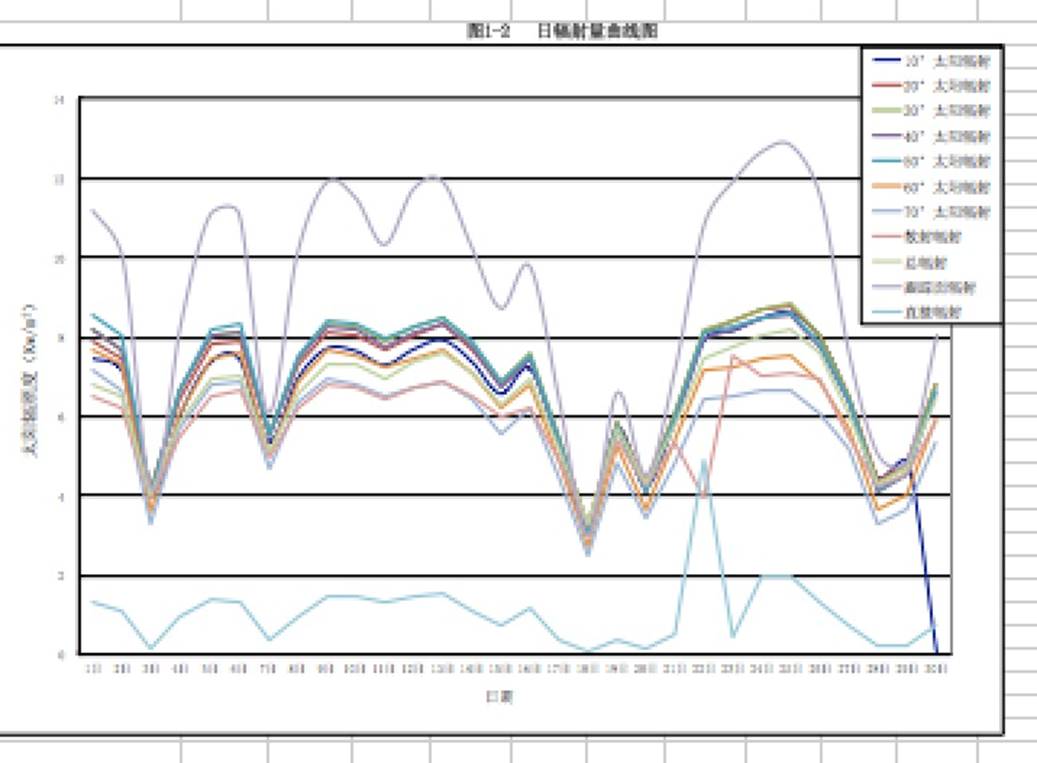

上图为多个辐射表曲线图

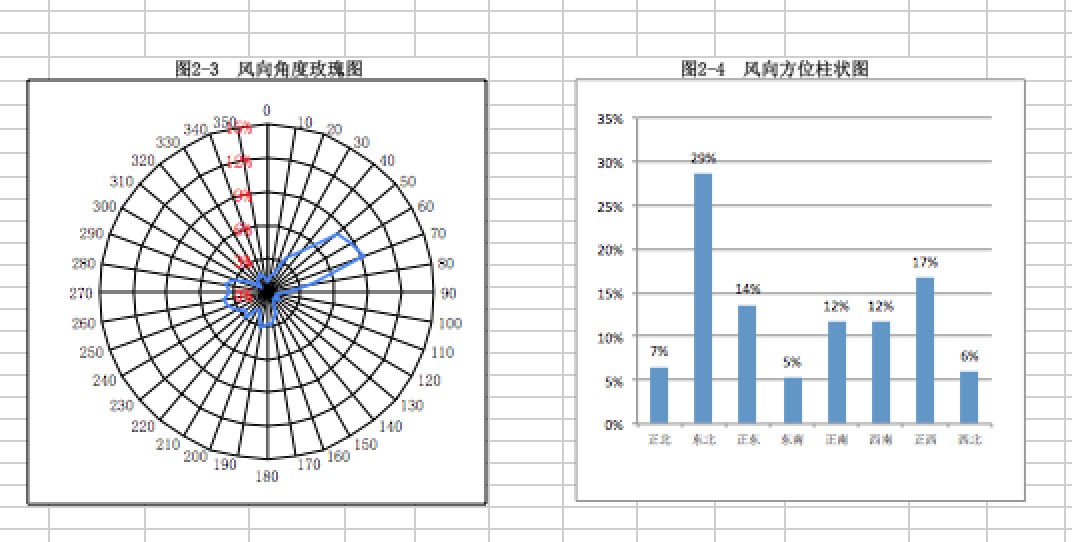

上图为风传感器曲线图
