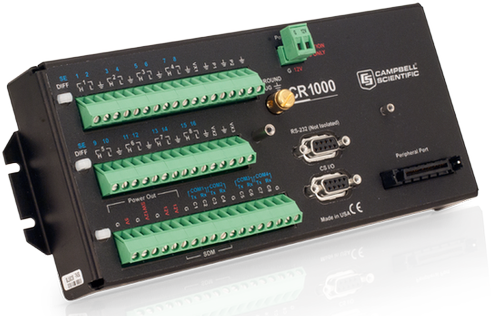

CR1000数据采集器

CR1000 可以在恶劣环境、电池供电环境下进行精确测量。

特点

※ 数采内部有4M内存

※ 数采的最高执行速率可达100Hz；1500Hz突发脉冲模式

※ 通讯接口有CSI/O和RS-232两种

※ 13位模拟/数字转换

※ 16-bit微机控制器，内置32-bitCPU

※ 为保证准确测量，在时间和温度变化时，系统自标定；

※ 模拟输入通道配有气体放电保护管

※ 以表格形式存储的数据带有时间标记和记录标号，有可时实查看数据，画图并分析数据软件。

※ 主电源断电后，电池支持的SRAM内存和时钟，可以确保数据、程序和准确时间等信息不会丢失

※ CR1000可以通过CFM100模块和一个CF卡可以增加到16G的存储容量。

※ 直流12V电源为CR1000供电；

※ 模拟通道：8个差分（16个单端）通道测量电压信号，分辨率为0.67µV，可以直接测量模拟量传感器16个

※ 脉冲通道：2个脉冲通道，可以直接测量脉冲传感器

※ 数字端口：对频率测量、数字控制、触发等提供了8个端口，测量232信号传感器4个

※ 可在高温与低温范围内运行：-55℃～+85℃。

※ CR1000支持PAKBUS , Modbus和 DNP3协议。

※ 通讯选项包括以太网、电话modems、GPRS/CDMA和卫星等多种传输方式。

※ CR1000最多可以接4个AVW200弦振模块，每个AVW200可以接两个AM16/32B扩展板，每个AM16/32B扩展板可以接32个弦振传感器，这样1个CR1000最多可接256个弦振传感器。

※ 仪器小巧且轻便，重量： 1kg

产品规格

• 最大扫描速率：100 Hz
• 模拟输入通道：16 个单端 或 8 对差分，可单独配置
• 脉冲读数通道：2 个
• 开关激发通道：3 个电压激发
• 数字端口1：8个 I/Os 或 4个 RS-232 COM2
• 通讯/数据存储端口：
  1个 CS I/O, 1个 RS-232, 1个 并行外设端口
• 开关 12 V：1个
• 输入电压量程：±5 Vdc
• 模拟电压精度：
  ±(0.06% 读数 + 偏移量), 0° 到 40°C
• 模拟分辨率：0.33 µV
• A/D 位数：13
• 供电要求：9.6 到 16 Vdc
• 尺寸：
  23.9 x 10.2 x 6.1 cm
  (9.4" x 4.0" x 2.4")
• 尺寸，连接有 CFM100 或 NL115 ：
  25.2 x 10.2 x 7.1 cm
  (9.9" x 4.0" x 2.8")
• 重量：1.0 kg (2.1 磅)
• 支持的通讯协议：PakBus, Modbus, DNP3, FTP, HTTP, XML, POP3, SMTP, Telnet, NTCIP, NTP, SDI-12, SDM
• CE 兼容性：符合 IEC61326:2002

工作温度范围

• 标准：-25° 到 +50°C
• 扩展：-55° 到 +85°C

内存

• 操作系统：2 MB 闪存
• CPU 用途, 程序存储, 以及数据存储：4 MB

消耗电流

• 睡眠模式：0.7 mA 典型; 0.9 mA 最大.
• 活动 (无 RS-232 通讯):
  1 到 16 mA 典型
• 活动 (带 RS-232 通讯):
  17 到 28 mA 典型

1 其中一些数字端口可被用于开关脉冲计数。

2 I/O 端口能够成对使用，分别用于发送和接收，用来测量智能型串口传感器。
