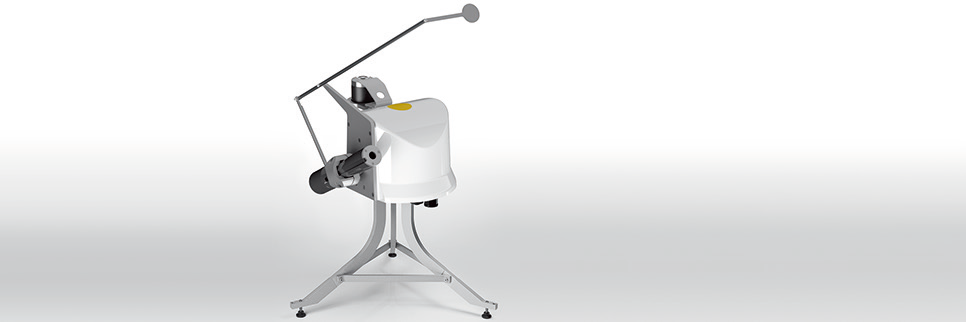

RaZON+一体式太阳能监控系统





传感器配置

RaZON+包含两个辐射表:直接辐射表用于测量DNI;被遮挡的总辐射表测量DHI。经过创新设计实现的直表在保持高性能的前提下,极大降低了外界污染对测量结果的影响,尤其适用应用在无人值守的偏远太阳能站点。系统中的直接辐射表和总辐射表均采用了石英探测器元件。

RaZON+ 的工作原理是测量直接和散射辐射,而计算出总辐射值。相比直接用未经遮挡的总辐射表来测量总辐射,这种方式将总辐射表测量值的不确定性降到最低,从而显著提高了结果的准确性和可靠性。



抗污设计和低维护

由于采用了开放式准直管设计,并使用了石英元件,这款直接辐射表有极强的抗污能力。

此外,RaZON+的太阳跟踪器部分基于完全免维护的齿轮驱动构造。



互联网访问内部数据

所有的数据汇集到RaZON+内置的数据采集器进行处理和输出。选择以太网接口或者RS-485 (基于Modbus® RTU ASCII)接口,便可轻松实现数据下载。

在统一的互联网用户界面上,以图表形式呈现出系统的数据和状态信息。如果是在现场,则可将移动设备通过无线连接到系统,用手机、平板电脑或者便携式电脑来查看相关信息。

扩展RaZON+ 的功能

预留的Modbus®输入接口,为系统的进一步扩展提供无限可能。可接入的设备可以是背板温度传感器、斜面总辐射表,甚至是一套完整的气象站。


CMP11精度更高

RaZON+是一款多合一太阳辐射监测系统,它可以精确的测量直接辐射(DNI)和散射辐射(DHI)。尽管标准的RaZON+不直接测量总辐射GHI,但是RaZON+系统通过DNIDHI在内部计算和修正所获得的GHI数据,其精度可以媲美SMP11以及SMP21,甚至可以超过它们。集成的PH1直接辐射表综合性能与CHP1SHP1,几乎没有差别。



集数据采集、GPSWIFI通讯为一体

所有的测量得到的辐射数据单位为瓦每平方米W/m2,日照时数单位为小时h,辐照度累计总量单位千瓦时每平方米KWh/m2,太阳角度以及其它状态信息都会记录在内置的数据采集器中。通过手机、平板电脑或是类似智能设备的WiFi功能就可以连接RaZON+,对其进行设置、配置、检查,十分容易。与外部设备进行数据通讯可以通过RS-485接口或是以太网接口进行。其内置的GPS接收器为RaZON+提供了准确的位置信息以及精确的时间轴用于数据的记录。



防污设计和最小限度维护

直接辐射表创新的防污设计,使其能满足在偏远地区无法经常维护,却对数据精度要求十分苛刻的情况。直接辐射表和总辐射表的制造过程中都采用了这种石英扩散技术。不仅如此直接辐射表还采用了开放式准直管来对抗沾污所带来的影响。此外RaZON+还采用了完全无需维护的齿轮传导系统,将维护需求的降到最低。



全气候气象站和在线标定

    2017年伊始,RaZON+将会有一个新的固件升级,这将使RaZON+可以从外部接入气象站参数,例如斜面辐射POA以及背板温度传感器等,使RaZON+可以替代原有的传统气象站。RaZON+系统内部集成了标定算法,可以比较RaZON+数据与总辐射表测量的数据,也可以通过Kipp&Zonen网站服务,可以完成在线的总辐射表检查和标定。(根据ISO9847标准)





技术参数



规格

指向精度

0.2°

有效载荷

满足1个直接辐射表和1个总辐射表

角速度

30°/

旋转

110°天顶角, 540°方位角

防止旋转过度

机械限制停止

供电电压

24 VDC

功耗

13 W

工作温度范围

-20°C +50°C

重量

9 kg

尺寸 (xx)

60x60x48 cm

防护等级

IP65

水平泡精度

< 0.1 °

CE/FCC

符合

RoHS

符合

传动装置

齿轮传动

通讯接口

RS-485 Modbus® 外接传感器/系统

RS-485 主机, Modbus® or ASCII

基于以太网 RJ-45 Wi-Fi

供电接口

直流供电

GPS,位置和时间信息

标准

数据采集

1分钟平均值

安装

即插即用, 使用Wi-Fi进行设置

自检功能

标准

测试、诊断设备

标准以太网接口

太阳跟踪器模式

标准

电脑系统要求

以太网接口,网络浏览器

固件升级

闪存

维护

不需要定期维护,建议每年检查一次

断电后重启

自动







PR1 智能型总辐射表

响应时间 (95%)

< 0.2 s

响应时间 (63%)

< 0.1 s

光谱范围

310 2700 nm

零点漂移

(a) 热辐射 ( 200 W/m²)

1 W/m2

(b) 温度变化 (5 K/h)

1 W/m2

非线性误差 (100 - 1000W/m²)

< 0.3%

方向误差

< 20W/m²

(最高至80°,1000W/m²照射)

视角

180°

温度响应

< 1 % (-20°C +50°C)

测量范围

0 1500W/m²

工作温度

-40°C +80°C

防护等级

IP67

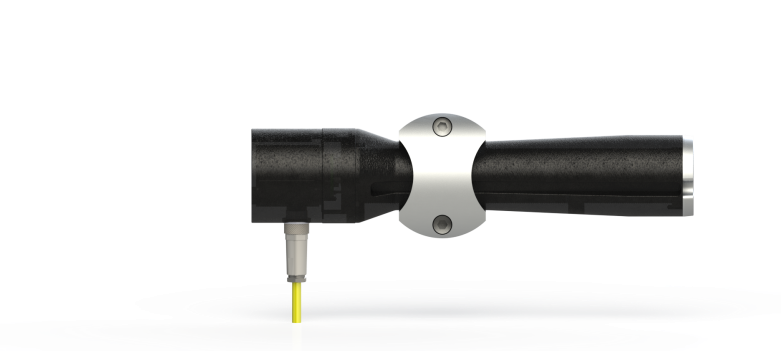

PH1智能型直接辐射表

响应时间 (95%)

< 0.2 s

响应时间 (63%)

< 0.1 s

光谱范围

310 2700 nm

零点漂移

(b) 温度变化 (5 K/h)

1 W/m2

非线性误差 (100 - 1000W/m²)

< 0.3%

视角

5° ±0.2°

倾斜角

 1 ° ±0.2°

测量范围

0 1500W/m²

工作温度

-40°C +80°C

防护等级

IP67


  系统配置清单:

a.    RaZON+主体 (包括跟踪器和遮挡部件,相关接头,辐射表线缆等附件;包含内置数据采集器)

b. 总辐射表PR01(不含线缆);

c. 直接辐射表PH01(不含线缆);

d. 三角支架或者立柱安装配件(二选一);

   以上为必选项

e.  RaZON+便携箱(可选);

  f.  WiFi适配器(可选)。


  注: 1、系统中,PR1可用任一SMP辐射表替换,PH1可以用SHP1替换;

2、 PH1可以单独购买,但是PR1只能搭配RaZON+使用

3、 电源需另外配置
