CR-PVS降尘指数采集器

 CR-PVS1降尘指数采集器可向负责管理光伏电站效率的部门提供所需要的信息，来评估和管理降尘的影响。采用工业标准算法计算降尘损失指数和降尘速率，同时保留原始数据用于后期分析处理。

技术描述：

CR-PVS1降尘指数数据采集器专为降尘测量站而设计，可接入到任何新建或者现有的气象站中，并支持各种通讯协议例如ModBus,DNP3,PakBus，以太网配置和部署都尤为容易。CR-PVS1在购买时已经提前做好了设置和编程，无需客户任何的编程设置，其可测量最大到300W的太阳能电池板，或者选配厂家提供的20W太阳能电池板。设备中包含两个高精度、工业级组件背板温度传感器。

降尘测量系统计算参比PV板的短路电流和背板温度，并以总辐射和温度中的特征点进行参考，避免环境因素变化对降尘系统测量的影响，比如云量，太阳角度，太阳辐照度强度，光谱影响。并且该系统可以得到一个反馈系数，来标明该测量值的数据品质。

    当地正午前后60分钟内，CR-PVS1每30秒（默认）测量一次2块太阳能电池板的短路电流（Isc），开路电压（Voc）和背板温度。

    利用CSI数据采集器灵活性的优势，CR-PVS1提供了额外的降尘管理方案。基于典型的非常稳定的短路电流比，CR-PVS1也提供了实时指数。同进，存储原始测量数据，方便专家学者后期处理。

优势和性能：

l  实时监测降尘指数和系统控制

l  无需编程

l  支持Modbus, Dnp3 , PakBus,数据加密和网络协议；

l  用工业标准算法计算降尘损失指数和降尘速率；

l  操作简单，部署十分容易

参考和测试组件的测量参数：短路电流、开路电压、组件背板温度；

实例：

l  示例数据文件（左）表明在下午1:30发生了清洁事件。稳定的数据子集（右）用于正午前后1小时的长期降尘指数分析。

l  (a) 和 (b)：蓝色的曲线表示参考太阳能板的有效辐射，红色的曲线表示测试太阳能板的有效辐射。绿色曲线是由两者比值计算得到的降尘指数；下午1:30之前的高SLI值表示由于降尘导致的损失。

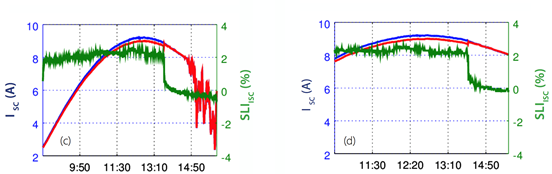

l  (c) 和 (d)：蓝色的曲线表示参考太阳能板的短路电流，红色的曲线表示测试太阳能板的短路电流。绿色曲线是由两者比值计算得到的降尘指数；下午1:30之前的高SLI指数表示降尘损失。

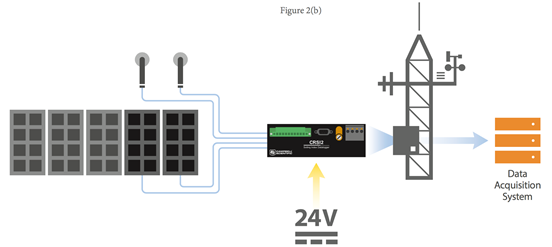

示意图：

技术指标：

工作环境：－40 〜＋70度（建议每三年对数采标定一次）

供电要求：充电输入（CHG）16到32Vdc，电流限制在0。9A（充电控制器或太阳能板输入）

降尘损失指数：可识别1%

太阳能电池板：最大到300w（含晶硅和薄膜）

最大电压：50V

最大电流：20A

24-BIT ADC测量精度2μV

背板温度测量

     温度范围：-40° 到+135℃

温度	误差范围
-40℃至+70℃	±0.2℃
71℃至+105℃	±0.5℃
106℃至+135℃	±1℃

时间常数：252秒（空气中）；25秒（表面）

短路电流测量

电流分流器 最大工作温度±80℃，分流精度 ±0.25%

通讯方式

以太网协议：PPP, ICMP/Ping, Auto-IP(APIPA), IPv6,

UDP, TCP, TLS, DHCP Client, SLAAC, DNS Client, Telnet

额外支持协议：PakBus, SDI-12,

Modbus RTU, Modbus ASCII, Modbus TCP/IP, DNP3. 用户自定义串口输出。

数据文件形式：CSV, XML, JSON, 二进制, 编码加密

USB：USB micro-B 2.0  12Mbps，与计算机连接通讯使用

RS-232：9针 母头RS-232 9针

串口(C1, C2)：0到5V输出，3.3V输出，1200至115200 bps

SDI-12(C1, C2):2个独立输出口，可以配置为传感器或是采集器

系统

时钟准确度：± 1分钟/月

时钟分辨率：1ms

程序激发测量时间：100ms至一天

供电要求

供电输入：16至32Vdc 电流低于0.9A，开关电源或太阳能板供电。

可额外配置12V UPS供电，内置3V锂电池。

功耗：

睡眠模式1.5 mA

工作模式（1HS 采集和模拟量测量同时工作） 5 mA

USB供电：仅用于程序编译和一些限制的功能

性能指标

CE：所有通道满足四级（IEC61000-4-5:2013）漏电保护和（IEC61000-4-2:2008）静电保护；

振动和冲击：ASTM D4169-09

防护等级：IP30
