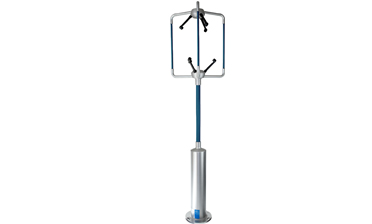

R3-50/100系列三维超声风传感器
英国GILL的R3-50™三维超声波风速风向仪被设计为科学研究应用，尤其适用于涡动相关法的通量研究。 R3-50™超声波风速风向仪精密监测0-45m/s范围的风速，带有50Hz快速数据输出率、UVW矢量输出和声温输出。 R3-50是一款性价比非常好的超声风速风向仪，在所有的气象应用领域，Gill公司的经验已经得到了广泛的证明。传感器非常容易并且耐用。
R3-50/100是Gill公司运用业界领先的技术水平和多年的从业经验所研发的高性能、高可靠性、低成本的三维超声风速仪，能够在复杂、恶劣的气象条件下正常工作。Gill公司为每一个出厂的R3-50/100都依据相关标准进行出场标定并提供标定证书。R3-100拥有更短的反应时间、更快的扫描频率。
主要技术参数
|
风速 |
||
|
测量范围 |
0~45米/秒 |
|
|
测量精度 |
＜±1％ RMS |
|
|
分辨率 |
0.01米/秒 |
|
|
风向 |
||
|
测量范围 |
0~359度 |
|
|
测量精度 |
＜±1度 |
|
|
分辨率 |
1度 |
|
|
声速 |
||
|
测量范围 |
300~370米/秒 |
|
|
测量精度 |
＜±0.5％ @ 20℃ |
|
|
分辨率 |
0.01米/秒 |
|
|
测量 |
||
|
超声波输出频率 |
50 Hz |
|
|
参数 |
U，V，W，声速 |
|
|
数字输出 |
||
|
通信 |
RS422全双工，8个数据位，1个停止位，无奇偶 |
|
|
波特率 |
2400~115200 |
|
|
输出频率 |
0.4~50Hz |
|
|
模拟输出(另选，需要PCIA单元) |
||
|
数量 |
7（U、V、W、SOS、PRT、2个模拟输入），需PCIA单元 |
|
|
刻度 |
±10, ±20, ±30, ±60 m/s |
|
|
更新频率 |
0.4~50Hz |
|
|
范围和分辨率 |
±2.5V |
|
|
分辨率 |
14位 |
|
|
精度 |
＜0.1％ FSR |
|
|
模拟输入(另选，需要SIU单元) |
||
|
数量 |
6差分输入 |
|
|
采样频率 |
50Hz |
|
|
范围 |
±5V |
|
|
分辨率 |
14位 |
|
|
精度 |
＜0.1％ FSR |
|
|
电源要求 |
||
|
风速风向仪 |
9~30VDC (<150mA @ 24 VDC 或300mA @ 12 VDC) |
|
|
材料 |
||
|
材料 |
铝合金/碳纤维 |
|
|
尺寸 |
750mm x 240mm |
|
|
重量 |
1.0 kg |
|
|
环境 |
||
|
防护等级 |
IP65 |
|
|
工作温度 |
-40°C 至 +60°C |
|
|
降水 |
最大 300mm/小时 |
|
