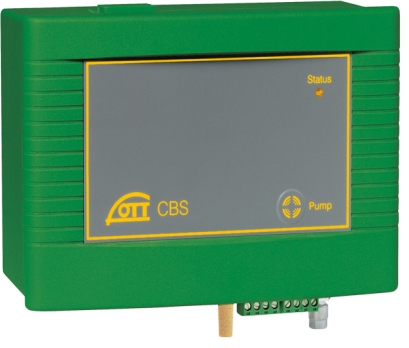

CS470/CS471气泡式水位传感器

Campbell CS470/CS471通过空气气泡原理来测量液位，通常用来测量地下水和地表水水位，但也可以测量其他的液位。

CS470和CS471的差别主要在于精度不同。CS470是标准精度型号，其精度为±6mm (±0.02ft)；CS471则拥有更高的精度，其精度达到±3mm（0~5m）；±0.065%读数（5~10m范围内）；或者±6mm（10~15m范围内）。

该水位传感器通过活塞泵产生的压缩气体，由测量管进入被测量的水中，测量管产生的压力和气泡室上的水柱产生的压力是直接成一定比例的，传感器相继测量大气的压力和气泡压力，通过这两个信号间的差异，计算出气泡室上面的水位。

除了气泡传感器以外，系统还含有测量管、气泡室、供电电源，以及数据采集器，Campbell公司提供这些传感器的测量管和气泡室。该传感器可兼容Campbell公司的CR系列数据采集器，如CR200系列、CR800系列、CR1000, CR3000，以及CR5000数据采集器。传感器、数据采集器以及供电电源需要放置在一个密封的防护机箱内，与传感器一起配有机箱内传感器的安装支架。



特点

通过相对测量来提供无漂移测量和偏离补偿

带自清洗功能，可清洗测量管和气泡室内的细微污染污垢

支持三种通讯方式： SDI-12，4~20mA或 RS-485



主要技术参数

供电：10~30 VDC

典型测量/通讯电流：

1分钟测量间隔：320 mAhr/天

15分钟测量间隔：25 mAhr/天

测量时间：1min

输出：SDI-12 (v1.3) 波特率1200；4-20 mA；RS-484 (SDI-12 协议经由RS-485接口)

测量范围：0~15.24m（0~50 ft）

CS470精度：±6mm(0.02ft)

CS471精度：（0~4.6m时），±3mm；（4.6-10.7m时），±0.065%读数；（10.7-15.2m时）±6mm；

分辨率：0.9mm/0.014 psi

工作环境：-20℃~60℃，10%~95% RH非冷凝环境

存储温度范围：-40℃~85℃

最大电缆长度：100.6m（330ft）

测量管：聚乙烯材料，内径3.175mm，外径9.525mm，最大长度15.24m

电子元件箱尺寸：16.5cm x 20.5cm x 11.5cm

重量：1.5kg
