OTT Parsivel2雨滴谱仪

OTT Parsivel2是一种基于消光原理的新型光学雨滴谱仪，可以精确而可靠地测量距地表1米以上（其他高度可根据实际需要进行定制）的各种降水类型，如毛毛雨、小雨、冰雹、降雪及混合降水等。同时，通过它还可以得到雷达发射率、能见度和降水动能等指标，获得的数据通过通讯线缆传到数据采集器或PC机上。

OTT Parsivel2通过探测头向水平方向发射红外激光，通过大气后聚集在接收端的光电二极管上，当降水粒子下降通过测量区域时，光电二极管接收到的激光强度会发生变化，数字信号处理器（DSP）便会通过这种变化计算出粒子的大小、速率和种类。其测量间隔可在10秒至1小时之间根据需要自行设定。

超强的测量性能，精密的防水设计以及简便的操作，使OTT Parsivel2成为在无人职守或维护困难的环境下实现测量的理想选择。目前，它以在包括美国航空航天局（NASA）、华盛顿大学、英国气象局（Met Office UK）、日本宇宙航空开发机构在内的世界各地得到广泛应用。



特点

性能优异：测量每粒降水的大小和速度，计算得出所需的气象参数

不需维护：无移动部件或收集桶，不需定期维护

可靠稳定：连接准确的降水数据，配有完整的过压保护装置

经济性好：功耗低，探头加热可分别独立控制

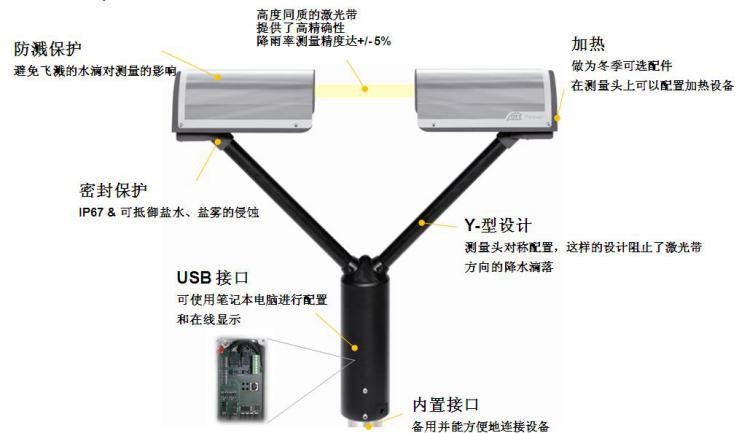

设计优秀：坚固的铝制外壳和测量头对称式设计防止激光方向偏移

通讯灵活：标配RS485、SDI-12、USB和脉冲接口，可连接数据采集器，接入自动气象站或直连电脑



应用领域

气象研究

实时天气测量

道路交通监控

洪水预警

雷达校准

水文地理研究，如地表侵蚀



主要技术参数

光学传感器：激光器二极管

波长：780 nm，输出电量0.5mW，激光等级为1级

光束尺寸：180mm×30mm

测量面积：54cm2

测量粒径范围：液态0.2~5mm，固态0.2~25mm

测量速度：0.2~ 20m/s

颗粒分类：32种大小和速度类别；

降水类型：可测8类降水（毛毛雨、细雨/雨、雨、雨夹雪、雪、米雪、雪片、冻雨和冰雹）



降雨强度测量范围：0.001mm/h~1200mm/h

降水测量精度：液态±5%，固态±20%

输出：WMO 4680/4677（SYNOP）4678（METAR）和NWS代码表



降水能见度范围：100~5000m±10%

雷达反射系数Z：9.9~99dBz ±20%

测量间隔：10s~60m



电源：10~28VDC，加热12/24V DC

接口：SDI-12、RS-485、脉冲输出、USB

温度范围：-40℃~70℃；0~100%RH

防护级别：IP67，防盐蚀

尺寸：670mm×600mm×114 mm

重量：6.4kg
