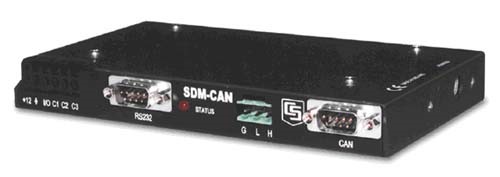

SDM-CAN
SDM-CAN可以作为一个被动听取设备，进行远程数据获取，或者作为一个单独的传感器。作为远程数据获取设备，它可以发送或返回远程帧需求；作为一个传感器，它可以发送数据包给CANbus网络。SDM-CAN支持的最大波特率为1Mbps（1M，800K，500K，250K，125K，50K，20K或者更低），非标准波特率也是可以的，CAN数据帧也可以被建立和发送。
SDM操作
数据采集器通过地址排序，单独控制此模块。多个SDM设备可以连接在同一个采集器上，如果一个模块被激活，它的操作就和数据采集器保持独立进行工作，直到此设备再接收到一个新的命令。数据采集器和所有的SDM设备之间的电缆长度不可以超过20英尺。
技术性能参数
工作温度范围-25—50℃，除非另有说明
电子
DC供电电压：7—26Vdc
数据采集器和CANbus之间可以选用光电隔离，最小隔离击穿为50V，此隔离仅用于信号隔离
新的Philips SJA1000 CAN 16MHz时钟控制器
CANbus物理接口采用Philips PCA82C250驱动器，最大传输速度达到1M波特率，系统采用12V供电。如果采用PCA82C251驱动器，则采用24V供电，当然这个系统也可以用在12V供带你系统中，只是电流消耗要增大，大约增加50mA。
CANbus物理连接符合CIA标准草案102版本2，9针D连接器，此接口和标准接口的不同仅在于9针上，采用5Vdc代替了7—13Vdc。
三路，非插拔式端子用于CAN的高、低和G接线
为了安全，通过跳线可以关闭CANbus传输
右图为汽车领域应用
功耗
自供电有效电流，隔离模式
CANbus隐性状态70mA
CANbus显性状态120mA
有效电流，非隔离模式
CANbus隐性状态30mA
CANbus显性状态70mA
一般情况下，有没有隔离待机电流相差只有1mA。电流消耗的增大是因为设备在和数据采集器进行通讯或者是RS-232端口被激活。
设备可垂直安装，所有的连接器都朝向顶部，可在CR9000X或机箱中垂直安装
尺寸：17.5×10.0×2.3cm
重量：0.3kg
