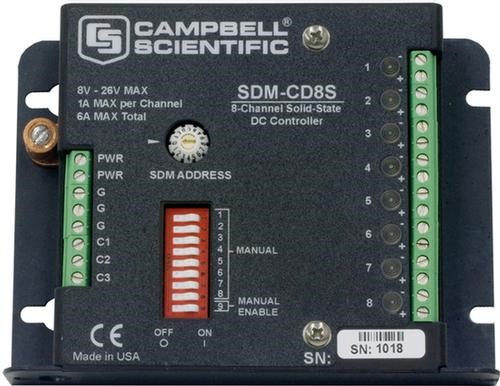

SDM-CD8S固态直流控制器
概览
SDM-CD8S 通过控制带适度电流负载的直流设备，包括螺线管、电磁阀、直流电机、步进电机、电灯、喇叭、加热器和风扇等，这增加了数据采集器的控制能力。SDM-CD8S 设计用于仅需要少数几个控制端口的应用，此时不必要使用更大容量的高功率继电模块，例如 SDM-CD16S。
优势与特点
• 允许数据采集器控制具有适度功耗的直流设备，例如：螺线管、电磁阀、直流电机、步进电机、电灯、喇叭、加热器和风扇
• 提供手动加载
• 可让多个SDM-CD8S设备接线到同一个数据采集器，增加了数据采集器能控制的设备的数目
• 包含LED，为活动输出状态的可视指示器
技术说明
SDM-CD8S 含有8路直流电压输出和回路，可以被手动地或在数据采集器控制之下，切换为开或关的位置。当手动控制拨键被设在ON 位置时，输出由每路通道的摇臂开关的位置来控制。当手动控制拨键被设在OFF 位置时，继电状态由来自数据采集器的SDM指令所控制。
该设备的电压范围是 8 到 26 Vdc。它可以传送最大每路电流达 1 A，以及所有通道累计电流最大达 6 A。输入电源 (8 到 26 Vdc) 同时供电给输出和 SDM-CD8S 逻辑。
SDM 工作原理
SDM-CD8S 是一种同步的可编地址的数据采集器外设。数据采集器的控制端口 1, 2, 和 3 用于寻找指定地址的 SDM-CD8S，继而给8路控制口的每一个分配预期的状态。多达 15个 SDM-CD8S 控制器可以被编地址，使得一个数据采集器的前3个控制口可能控制最多120个端口。
产品规格
• 供电：8 to 26 Vdc
• 逻辑耗用电流 @ 12 Vdc：15 mA 安静时; 2.5 mA 每路活动 LED (手动或自动)
• 切换开关：手动，关闭，自动；独立拨动开关用于手动控制
• 最大电流：1 A (每通道), 6 A (所有通道总计)
• 吸合/释放时间：8 μs/200 μs
• 工作温度：-40° to +70°C
• 尺寸：
11.1 x 8.6 x 2.4 cm
(4.4 x 3.4 x 0.9 英寸)
