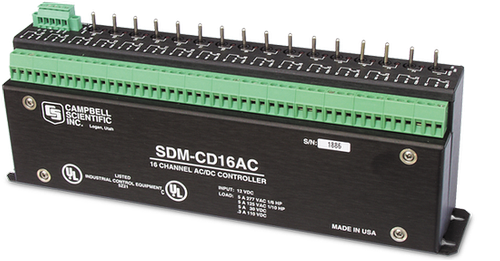

SDM-CD16AC

ac/dc 继电器控制器

　　SDM-CD16AC是一个同步设备，作为继电器控制端口，控制电源给16个外部交流设备或直流设备供电。继电器的每个端口可以通过数据采集器的程序进行自动控制，当然也可以通过手动拨动开关进行控制。手动开关一共有三个拨动位置， “ON”和“OFF”用于手动控制，“AUTO用于数据采集器控制。在“ON”位置上，常开接触是关闭的，在“OFF”位置上，常开接触是打开的，在“AUTO”位置，继电器的状态是由SDM命令控制的，通过数据采集器的SDM端子或者控制端口控制。

SDM操作
　　SDM-CD16AC是一个数据采集器同步设备，通过数据采集器定义地址工作。数据采集器的1、2、3控制端口作为SDM-CD16AC的地址控制端口，最多可以有16个SDM-CD16AC被定义地址，数据采集器的前三个控制端口最多可控制256个端口。
供电
　　SDM-CD16AC的供电消耗对于大多数数据采集器来讲是非常巨大的，因此在实际应用中，建议采用外部电源为SDM-CD16AC进行供电。对于某些应用来讲，通过数据采集器为SDM-CD16AC供电也是可以的。如果要长期测量，应该采用密封铅酸可充电电池为为Campbell的数据采集器供电，电池充电为浮充。在长期测量中，不推荐使用碱性电池为为SDM-CD16AC供电。
技术性能参数
兼容采集器：CR10，CR10X，CR800，CR1000，CR23X，CR3000，21X，CR7，CR5000；CR5000的操作系统需要1.3版本或更高版本
接触操作：单刀双掷
接触材料：Gold-clad silver
单独接触等级：5A@30Vdc，0.3A@110Vdc，5A(1/10hp)@125Vac，5A（1/6hp）@277Vac
线圈电压：9——18Vdc
线圈阻抗：360欧姆±10%
期待寿命：机械开关107
响应时间：大约4ms
拨动开关：ON/OFF手动，AUTO数据采集器控制

供电
工作电压：12Vdc，9—18Vdc
12Vdc电流消耗：静止6mA，激活LED45mA（开关在ON或AUTO位置）
工作温度范围：-40——70℃
工作湿度范围：非冷凝环境
尺寸：24.6×5.1×8.6cm
重量：0.8kg
最大电缆长度：如果超过6米请咨询厂家
