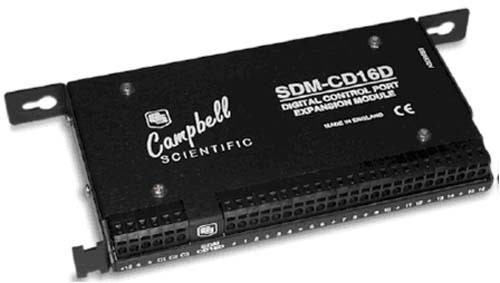

SDM-CD16D


  SDM-CD16D可以增加数据采集器的数字输出端口数量,通过Campbell公司的CR10X,CR800,CR1000,CR3000或CR7数据采集器将端口输出设置为0V或5V。此外,为了能驱动正常的逻辑电位输入,当一个输出被设置为“boost”电路时,它的电流源最大可至100mA,允许直接控制低压数值、继电器等。每个数据采集器最大可定义16个SDM-CD16D地址,一个数据采集器最多可控制256个端口。


SDM操作
  数据采集器通过地址排序,单独控制此模块。多个SDM设备可以连接在同一个采集器上,如果一个模块被激活,它的操作就和数据采集器保持独立进行工作,直到此设备再接收到一个新的命令。数据采集器和所有的SDM设备之间的电缆长度不可以超过20英尺。
供电
  SDM-CD16D的供电消耗对于大多数数据采集器来讲是非常巨大的,因此在实际应用中,建议采用外部电源为SDM-CD16D进行供电。对于某些应用来讲,通过数据采集器为SDM-CD16D供电也是可以的。如果要长期测量,应该采用密封铅酸可充电电池为为Campbell的数据采集器供电,电池充电为浮充。在长期测量中,不推荐使用碱性电池为为SDM-CD16D供电。
技术性能参数
供电
工作电压:12Vdc,9—18Vdc
12Vdc电流消耗:100µA(左右端口HI,无负载)
输出
输出电压(如负载):输出ON/HI,5V(最小4.5V)
输出OFF/LO:0V(最大0.1V)
输出反向电流:从5V电源输出5.6mA反向电流
输出电流源:36mA@3V,115mA短路接地
最大输出电流:400mA@50℃ 12V
在下列条件下最大电流(总输出)将下降:50℃以上每增加10℃降50mA或12V以上每1V降50mA
工作温度范围:-25——70℃
尺寸:23×10×2.4cm
重量:0.35kg
总电缆长度:CR7数据采集器,585英尺(180米);其它数据采集器,20英尺(6米)
