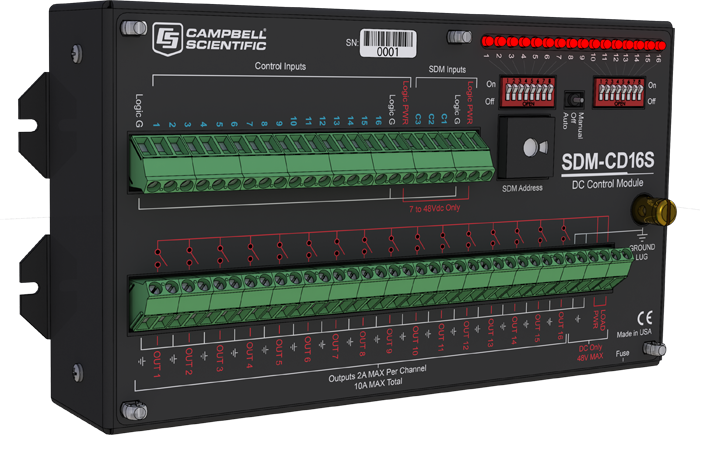

SDM-CD16S固态直流继电控制器
SDM-CD16S 通过控制那些相对高功率的负载，包括螺线管、电磁阀、直流电机、步进电机、电灯、喇叭、加热器和风扇等，这增加了数据采集器的控制能力。
优势与特点
• 可让数据采集器自动启动或关闭设备，当阀值条件（例如：温度、水深）达到时
• 提供手动加载
• 包含LED，为活动输出状态的可视指示器
• 每个通道可驱动最多 100 W的功率
技术说明
这种继电驱动器含有16路直流电压输出和回路，可以被手动地或在数据采集器控制之下，切换为开或关的位置。SDM-CD16S 的切换开关有3个位置：MANUAL(手动), OFF(关) 和 AUTO(自动)。当手动控制拨键被设在MANUAL(手动) 位置时，输出由单独的摇臂开关的位置来控制。OFF(关) 位置时，所有的输出都会被关闭。在 AUTO(自动)位置时，继电状态由来自数据采集器的SDM指令所控制，或者由逻辑控制输入所控制。
为 供电-到-输出 (48 Vdc 最大) 和 供电-到-SDM-CD16S 逻辑 (7 到 48 Vdc) 提供分离的输入电源，这允许在数据采集器的12 V供电给逻辑信号，而同时每路通道可以切换更高的电压。
在供电电压达 48 Vdc 及每路的最大电流可达 2 A时，SDM-CD16S 能够对每个通道驱动多达 100 W 的功率。
SDM 工作原理
SDM-CD16S 是一种同步的可编地址的数据采集器外设。数据采集器的控制端口 1, 2, 和 3 用于寻找指定地址的 SDM-CD16S，继而给8路控制口的每一个分配预期的状态。多达 15个 SDM-CD16S 控制器可以被编地址，使得一个数据采集器有可能控制最多240个端口。
数据采集器连接
建议使用CABLE5CBL-L 来连接模块到数据采集器。当数据采集器与SDM-CD16S 都被安装在同一个 ENC12/14 机箱内时，一条 1-英尺的线缆长度应当足够。 而当使用ENC16/18 机箱时，可能需要使用一条 2-英尺的线缆.线缆长度应当尽可能短；典型的最大线缆长度是 20英尺。如果需要更长的线缆时请联系 Campbell Scientific。
产品规格
• 隔离：在输入与输出之间已设置光电隔离
• 逻辑供电电压：7 到 48 Vdc
• 逻辑消耗电流 @ 12 Vdc：15 mA 安静时; 2.5 mA 每路活动 LED (手动或自动)
• 切换开关：手动, 关闭, AUTO(自动)； 单独拨键开关用于手动控制
• 给输出的供电电压：48 V 最大, 仅直流
• 最大电流
每通道：2 A
所有通道累计：10 A 带保险
• 保险管：3 AG - 10 A
• 吸合/释放时间：8 s/200 s
• 工作温度：-40° 到 +70°C
• 最大线缆长度：6 m (20 英尺)，所有SDM 设备总计。如果需要使用更长的线缆，请咨询 Campbell Scientific。
