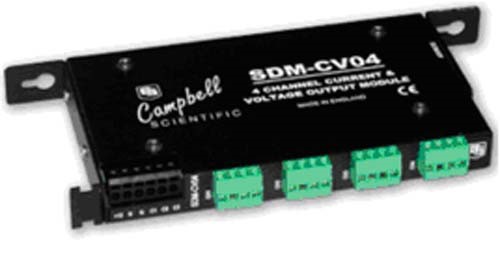

SDM-CVO4
SDM操作
SDM-CVO4是一个同步测量设备，通过定义地址工作。数据采集器的1、2、3控制端口用于定义SDM-CVO4的地址，并发送数据至四个通道中的每一个通道。在数据采集器上，总共可以有16个SDM-CVO4设备或其它SDM设备通过前三个控制端口定义地址。
CR10（X）和CR7数据采集器通过103号指令来控制SDM-CVO4，1988年8月以前购买的数据采集器，使用的指令有所不同，CR1000，CR3000和CR5000数据采集器使用CRBasic的SDMCVO4指令。
供电
SDM-CVO4对于Campbell公司的数据采集器来说，供电是一个很重要的问题，尤其是在有负载的情况，供电消耗非常大。如果要长期使用该产品，不要采用碱性电池供电。
SDM-CVO4有两个内部电源供电，一个为通道1和通道2供电，另外一个为通道3和通道4供电。如果数据采集器发送指令设置这些输出通道，通道3和通道4的供电是开启的。如果通道3和通道4没有使用，设备的功耗大约为20mA，低于所有输出都被使用。
技术性能参数
工作环境温度为-25—50℃，除非有特殊说明
输出
电压模式
范围：0——10000mV
分辨率：2.5mV
最大输出电流：30mA/通道
最小负载电流：5µA ，输出＜200mV
精度：±0.02%的设置电压+ ±2.5mV @23℃
±0.13%的设置电压+ ±2.5mV @-25—50℃
电流模式
范围：0——20000µA
分辨率：5µA
最小输出
电流：5µA@50℃
精度：±0.02%的设置电流+ ±5µA @23℃
±0.1%的设置电流+ ±5µA @-25——50℃
内部电流调节电路的最小压降：2.5v @ 20mA
通道接地的最小输入电压：20Vdc
隔离
隔离电路：一个内部隔离阻隔提供信号隔离
隔离测试：每个单元的每个通道测试隔离阻抗为500Vdc，击穿阻抗大于10 MΩ
推荐最大：采集器接地和输出之间240Vac rms
供电
工作电压：12Vdc，8——16Vdc
12Vdc电流消耗：静止27或54mA，根据工作模式而定（无输出负载），为了评估总电流，给所有输出 电流增加无信号电流。例如，每个端口输出10mA，总电流=54+（1.5*4*10）=114mA
SDM总电缆长度：6m
工作环境温度：-25——50℃，标准；-40——80℃，扩展
工作湿度范围：非冷凝环境
尺寸：17.6×11.1×2.4cm
重量：0.37kg
