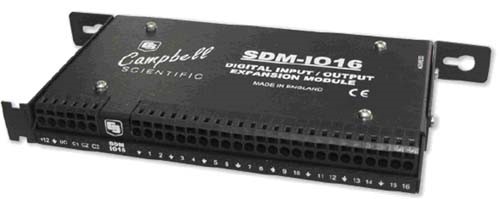

SDM-IO16
SDM操作
SDM-IO16是一个同步测量设备，通过定义地址工作，数据采集器的1、2、3控制端口用于定义SDM-IO16的地址。高级误差检查技术确保正确的数据传输至SDM-IO16，或者从SDM-IO16输出。在数据采集器上，总共可以有16个SDM-IO16设备或其它SDM设备通过前三个控制端口定义地址，数据采集器的最多可以定义256个SDM地址。
供电
在大多数的脉冲计数或转台输入应用中，通过数据采集器的可充电电源为SDM-IO16供电。但是，当驱动负载时，SDM-IO16的功耗是非常巨大的。对于这样的应用，建议使用外部电源为SDM-IO16供电。
安装
通过安装支架可以把SDM-IO16安装到一个ENC12/14机箱中或者更大的机箱中
技术性能参数
兼容采集器：CR10X（操作系统为1.17或更高版本），CR1000或CR3000支持所有功能；CR7和CR5000仅支持输出模式
软件需求：Edlog188指令或CRBasic SDM-IO16指令支持所有功能，188指令用于Edlog模板在2002年3月以后（LoggerNet2.1版本包含此模板），对于使用PC208W 3.0版本或更高版本的用户，请从www.campbellsci.com上下载PC208W的升级包。Edlog模板在2002年3月之前就已经发布，因此这些版本使用104指令仅支持输出模式。CD16AC在CR5000中仅支持输出模式。
SDM和I/O端口：0/5V逻辑电位端口，用于连接数据采集器的控制/SDM端口
工作温度范围：-25——50℃
供电
工作电压：12Vdc，9——18Vdc
12Vdc电流消耗：待机600µA（所有端口高，无负载，执行脉冲计数）；最大3mA（所有16个通道都激活执行脉冲计数，2KHz，无输出负载），电流消耗和使用端口的数量和输入信号频率成比例。
输出
电压（无负载）：ON/HI——5V，最小4.5V；OFF/LO——0V，最大0.1V
反向电流：从5V电源输出8.6mA的反向电流
电流源：输出42mA @ 3V；短路接地133mA
最大电流（所有输出）：12V电源限制
输入
电压：高——4.0V最小启动；低——1.0V最大启动
保护：输入在-0.6V和±5.6V相对于地，通过一个33欧姆的电阻器抵挡一个200mA的连续电流
阻抗：100K欧姆的电阻器，5V相对于地
脉冲计数
最大频率：2.0KHz，所有通道开关反弹模式同时关闭，50/50的占空系数；150Hz，所有通道开关反弹模式同时激活，50/50占空系数
最小频率：0Hz，如果测量期间有小于两个高低信号跳跃
最小脉冲宽度：244µs
默认开关输入和接地必须持续关闭3.17ms，然后持续开启3.17ms
反弹定时：开关量计数
内部时钟精度：±0.01% @-25——50℃，最差案例
最大测量间隔：15.9375s
尺寸：23.0×10.0×2.4cm
重量：350g
最大电缆长度：20英尺（6m）
