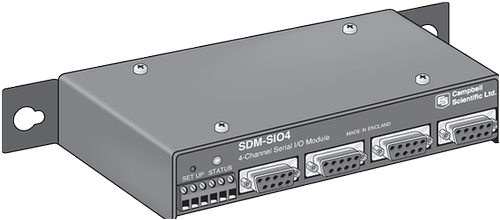

SDM-SIO4串口 I/O 接口




概览
SDM-SIO4 增加了数据采集器的能力及灵活性。它含有 4个串口,可以与智能串口传感器、显示板、打印机、卫星通讯模块以及其它串行设进行通讯。在编程之后,SDM-SIO4 与所连接的设备进行通讯,并行于数据采集器自己的程序指令序列,因而整个的数据采集系统更为快速,更高效。
优势与特点
• 提供4个可配置的RS-232端口
• 多任务操作系统允许在所有端口上同时发送和接收数据。
技术说明
SDM-SIO4 提供了4路串行RS-232端口,可以让数据采集器与智能串口传感器、显示板、打印机、卫星通讯模块以及其它串行设进行通讯。在编程之后,SDM-SIO4 与所连接的设备进行通讯,并行于数据采集器自己的程序指令序列,因而整个的数据采集系统更为快速,更高效。多任务的操作系统允许在所有的端口上进行同时发生的发送/接收数据。
产品规格
• 通讯速率:以数据被传输的速度进行,由数据采集器控制,并能随微处理器的活动性或 SDM线缆的长度而变化。
• 典型传输速率:1 字节/毫秒
• 供电:非调制 12 V,9 到 18 Vdc
• 消耗电流:
o 所有端口活动状态: 40 mA
o 安静时:0.7 mA (如果没有 SDM 或 端口活动性持续 ~30 ms,则进入安静状态)
• 内部电池:仅维持设置信息 (锂电池预期寿命 10 年)
• 端口数量:4 个 (单独配置为不同的串口数据格式)
• 串口波特率:25 到 115,200 bps
• 端口输出:0 到 5 V 逻辑;±5 V 用于 RS-232 (可切换)
• 端口形状:9-针 D 形接头
• 数据流控制:由数据采集器或 SDM-SIO4控制;如果需要,可使用硬件或软件协议
• 缓冲区(每个端口)
o 类型:填充 & 停止 (一旦填充满,额外的接收到的数据将丢失)。
o 接收 (Rx):981 bytes + 16-字节 硬件缓冲区
o 发送 (Tx):981 bytes + 16-字节 硬件缓冲区
o 处理数据存储:891 字节 (适用于存储 224个 4-字节的 Campbell Scientific 浮点值)。
o 浮点数缓冲区:仅当数据采集器通过SDM 端口输出浮点数据时使用。该缓冲区为 241 字节 —— 足够用于 60 浮点值。
• 在线诊断:在遭遇由电涌导致的崩溃事件时,内置的系统 watchdog 复位处理器,且内置的 LED 会指示 SDMSIO4 处于重启的状态。
• 输入电压限值:±25 V
• 重量:499 g (1.1 磅)
• 尺寸:
18.3 x 8.9 x 3.6 cm
(7.2" x 3.5" x 1.4")
• 尺寸,带支架:
22.4 x 8.9 x 3.6 cm
(8.8" x 3.5" x 1.4")
• 工作温度范围:-25° 到 +50°C
