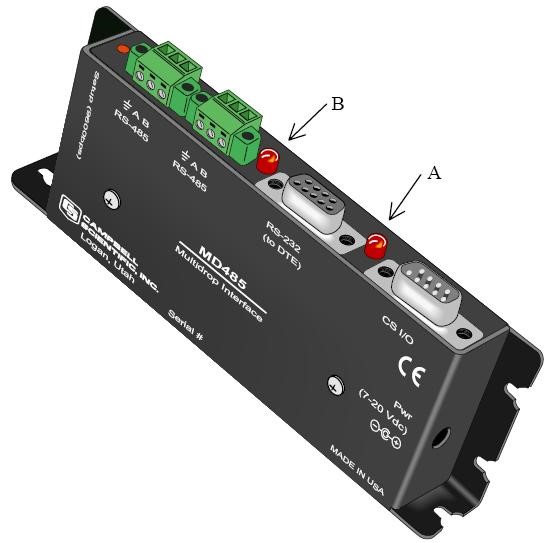

MD485多路器
MD485可以实现组网，因此可以把计算机和多个数据采集器连接在一起，使用两个RS485终端可以很轻松的组成一个网络。对于网络，一个RS485可以提供输入，另外一个可以提供输出，所有的总电缆长度不能超过4000英尺。
在计算机上使用Campbell公司的数据采集器软件——LoggerNet或者相似的软件，就可以实现MD485的通讯连接和控制，对于用户来说，在系统中对MD485的操作是非常透明的。
特点
● 使用成本比较低廉的双绞线把MD485连接起来组网通讯
● 最大通讯速率115.2Kbps
● RS-485端口上有气体保护管和接地杆，好于浪涌保护
● 提供内部缓冲，确保在不同的波特率下传输数据期间没有数据丢失
● 增加了CC640数码相机和数据采集器之间的通讯距离
● 兼容我们的其他通讯设备，包括电话调制解调器，以太网，展布频无线电台，增加了数据采集器和PC之间的通讯距离
典型系统配置
由于MD485是一个只能的、可编程的通讯接口，因此在一个MD485网络中有很多种系统配置
点对点和一点对多点网络需要下列设备：
● PC运行的PC400或LoggerNet软件
● 在PC端，通过一根#10873电缆把MD485连接至计算机
● 在每个数据采集器端，一个MD485连接至数据采集器的CS I/O端口（不兼容CR200系列数据采集器）或RS-232端口（不兼容CR510或CR10X）。通过一个SC12电缆把调制解调器连接至CS I/O端口，#18663 9针公口对9针公口零讯号调制解调器电缆连接MD485至RS-232端口
● #9720双绞线屏蔽电缆把一个MD485连接至另外一个MD485，注意在进行长距离通讯和高速传输数据时需要聚乙烯绝缘电缆
● CR200系列，CR510，CR800，CR850，CR10X，CR1000或CR3000数据采集器
● 供电电源
● 机箱，在每一个站点，供电电源、数据采集器和MD485放置在同一个机箱内
MD485供电
一般情况下在计算机端使用AC电源，需要一个#15966墙壁充电器。在野外站点，通过数据采集器的CS I/O端口给MD485供电。如果把MD485连接至数据采集器的RS-232端口替代CS I/O端口，或者数据采集器是1997年12月以前购买的，需要一个#14291电源电缆。电话对MD485网络和展布频无线电台对MD485网络也需要供电电源，同时需要一个零讯号调制解调器，使用PS100电源以及A100适配器即可提供此功能，PS100可以工作交流电流或太阳能板进行充电。
MD485可以把我们的CC640数码相机和PAKBUS数据采集器之间的通讯距离延伸超过25英尺。我们的以太网接口，电话调制解调器（含移动电话），以及展布频无线电台都可以接入到MD485网络中，增加计算机和数据采集器之间的通讯距离。如果在野外站点，设备应该放置在一个机箱内。
请注意PC400数据采集器支持软件不支持混合通讯设备。
技术性能参数
最大电缆长度：4000英尺
波特率：1200，9600，19.2K，38.4K，57.6K，115.2K
电压：12Vdc，数据采集器供电或#15966墙壁充电器
电流消耗：待机模式1.2mA；通讯模式2—7mA
功率：待机模式14.4mW；通讯模式24—84mW
工作温度范围：标准，-25——50℃；扩展，-55——85℃
尺寸： 15.88 x 6.35 x 1.91 cm
重量：127.6g
