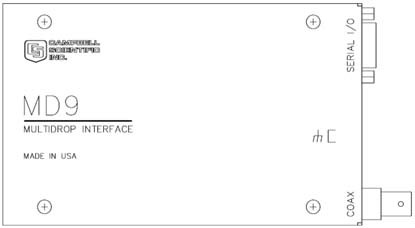

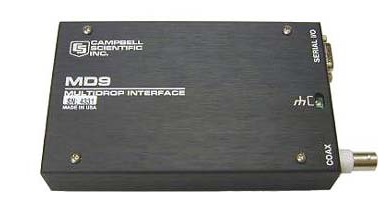

MD9通讯模块
|
|
MD9通讯模块可以使计算机和多达200个数据采集器(CR510，CR500，CR10(X)，21X，CR23X和CR7)连接在一个网络中，仅仅需要一根同轴电缆即可。连接在网络中的每一个数据采集器上的MD都一个唯一的、用户定义的地址，数据采集器和计算之间的通讯通过指定的路由地址通讯，每个数据采集器上的MD9和数据采集器进行通讯时网络中其余MD9保持静止。所有的同轴电缆长度不超过3英里， 网络中每增加一个MD9就会减少最大传输的距离。
计算机通过串口和MD9进行通讯，LoggerNet数据采集器软件支持站点的地址指定，数据检索和监控，远程MD9网络通过电话或无线电台进行访问。
特点 ● 低成本总线数据采集器组网，通过同轴电缆把数据采集器连接至计算机 ● BNC连接器，容易安装，容易扩充 ● 低电流消耗，允许在MD9从数据采集器上取电 ● 最大通讯速率9600波特率，超过3英里的距离

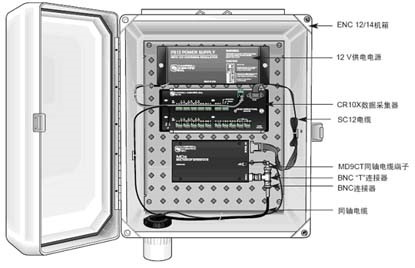

典型站点 使用一个12/14机箱，通过PS100给CR510、CR500或CR10X数据采集器供电，然后通过SC12电缆给MD9供电。同轴电缆通过BNC连接器连接至MD9上的BNC“T”连接器上。
注意：MD9不能添加到MD485网络中
站点示意图

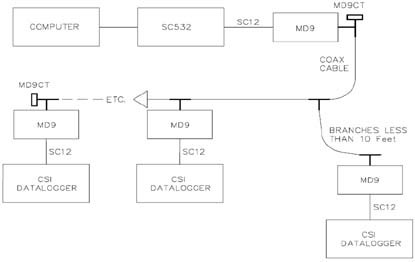

MD9网络基本配置

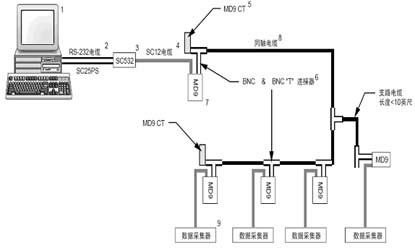

MD9网络示意
每个MD9网络需要： ● 用户需要一台IBM兼容计算机，LoggerNet软件 ● RS-232串口电缆，SC25ps 25针串口，70269针串口 ● SC532A接口，转换RS-232逻辑电平 ● SC12 9针串口电缆 ● MD9 CT同轴电缆连接器（75欧姆），成对销售 ● BNC“T”连接器 ● MD9通讯模块，网络中计算机端一个，每个数据采集器端一个 ● 用户购买同轴电缆 ● CSI的CR510，CR500，CR10X，21X，CR23X或CR7数据采集器，12Vdc供电电源，机箱
设计网络 MD9的数量多少，电缆的长度，同轴电缆端子的质量都会影响通讯信号，造成信号损失。为了维持一个合适的信号保证数据传输，网络信号的损失不能超过50dB。每个MD9会消耗掉0.2dB的信号，由于电缆的类型和质量都会影响信号的损失。
一个MD9系统，信号衰减： = (MD9的数量) (0.2 dB) = 100 x 0.2 dB = 20 dB
两个终端连接器和6dB损失，由于网络信号损失不能超过50dB，电缆信号损失不能超过： = 50 dB - (20 dB + 6 dB) = 24 dB
使用100英尺0.6dB衰减，最大电缆长度为： = (24 dB)/(0.6 dB/100 ft) = 4000 ft

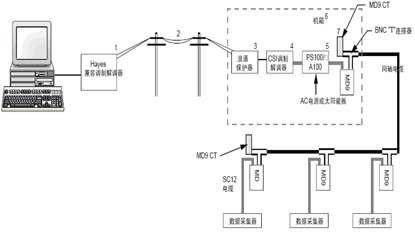

电话MD9网络 电话MD9网络增加了计算机和站点之间的通讯距离，同轴电缆的最大长度限制在3英里。需要一根独立的电话线路访问所有的数据采集器。
网络中需要： ● 用户提供的1200bps Hayes兼容调制解调器 ● 连接至一个电话网络，通过RJ-11C插头端子把电话线连接至CSI站点调制解调器 ● 如果电话公司没有浪涌保护器，需要一个6362（机箱）或2372-01电话浪涌保护器 ● CSI站点调制解调器，包含SC12电缆 ● PS100/A100供电电源，由交流电源或太阳能板充电
兼容性 数据采集器 - 所有CR510，CR500，CR10(X)和CR23X数据采集器 - 21X需要6195或更高 - 700X控制模块1670 软件 - LoggerNet或 PC208(W) 软件；PC208版本为#5348-00或更高 电缆 - RG-59/U同轴电缆
技术性能参数 波特率：9600，1200，300，硬件选择 电流消耗：静止1.2mA；激活80.0mA 工作电压：5Vdc， PS100或SC532A接口 传输频率：1.2MHz 工作温度范围：-25——50℃ 尺寸：6.5” x 3.5”x 1.25” 重量：5盎司
|
