SOLAR1000-E太阳能资源评估系统

Solar1000-E系统主要基于美国Campbell Scientific数据采集器为核心，日本EKO辐射表为主要传感器，监测水平辐射、斜面辐射（角度可调）和一些常规气象要素。

Solar1000-E虽是一款简化版辐射测量系统，但保留了CSI公司产品的强大功能和模块化的特点，系统的各部分都是可根据用户的要求进行选配和定制的，包括传感器型号、通讯方式、支架、电源。



系统测量要素：



辐射相关要素：总辐射（GHI）、太阳能模组斜面辐射（POA）、太阳能电池板温度

气象要素：风向、风速、空气温湿度、气压传感器

特点和优势



l  采用CSI公司的CR1000测量和控制采集器

l  提供了一种模块化、可编程、可定制的系统

l  出厂前完成编程和测试，减少现场接线错误和缩短设置时间

l  提供足够供电，电力和网络故障时也可进行数据收集

l  支持几乎所有的通讯技术如RS-485、光纤、TCP/IP、GPRS或卫星

l  符合Modbus、PakBus和DNP3的协议

l  支持网络功能，包括：HTTP协议、代理服务器和客户端、远程服务器、PING、 微串口服务器、DHCP客户端、服务器、电子邮件收发

l  支持网络服务的图形界面

l  提供快速的指导安装和系统原理图

l  可以连续访问网站数据的远程连接的直观界面

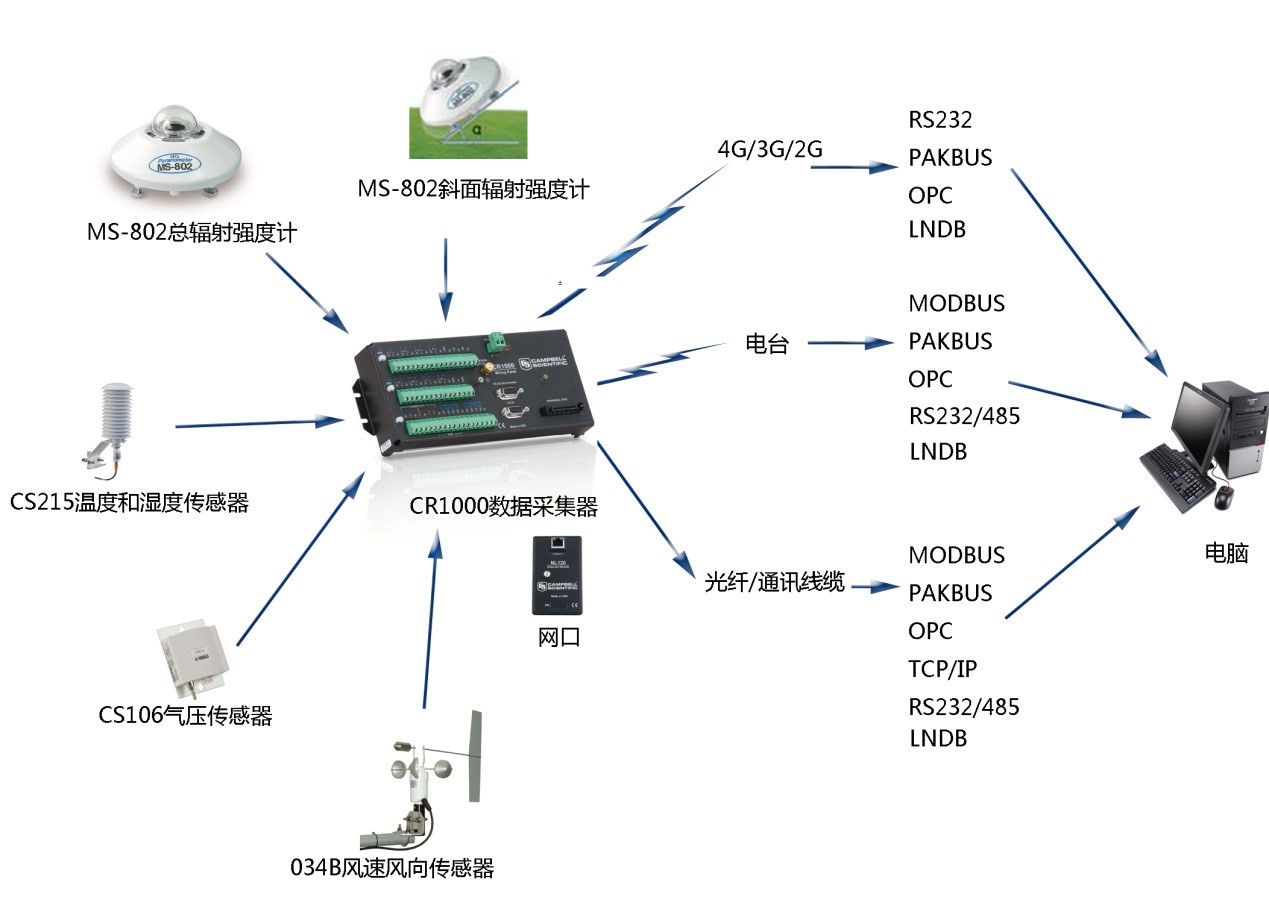

系统配置图：

系统组成：

1)        CR1000 数据采集器

2)        NL116/NL121 以太网接口

3)        MS-802总辐射表、斜辐射表

4)        110PV  热敏电阻表面温度传感器

5)        034B 风速和风向传感器

6)        CS106 大气压传感器

7)        CS215 温湿度传感器

8)        ENC16/18 数采机箱

9)        SS-10-12V太阳能充电控制器

10)     BP-12 12A太阳能电池

11)     CM3M三脚支架

12)     CM204 横臂支架

13)     可以根据用户要求配置，按项目需要增减传感器或更改模块，同时确保系统的完整功能。
