ADM6动态同步模拟信号采集系统


    在模拟信号的测量中,CR1000测量已经可以独当一面,但是在20HZ以上高速的模拟信号测量中,CR1000CR3000并不是最好的选择,特别是在使用应变片等传感器测量高速变化的应力等特征物理量时,往往需要针对不同测点,进行同步测量。同时该系统将半桥,四线半桥、全桥、电阻测量等常规模拟信号测量功能纳入到动态同步采集模块中,使该系统功能变得更加丰富。该套系统可搭配动态同步振弦测量模块CDM-VW300系列使用。

主要应用领域:

Ø  结构应力应变监测

Ø  风机振动监测

Ø  桥梁支座位移监测

Ø  索力荷载监测


主要技术指标


通道数量

可根据需要进行模块搭配

测量精度

±4μV@±5000mv,±2μV@±1000mv ±1μV@±200mv

测量速度

最高可达300KHZ模拟信号测量

测量方式

高速同步测量

内存

标准为4M内存,可扩展至16G

通讯方式

光纤、RS232MD485、以太网、3G4G

系统特性

现场数据采集单元平均无故障时间MTBF35000h ,平均维修时间MTTR0.5h,

缺失率W0.5% ,误码率≤10-4

供电

9~16VDC,可采用交、直流两种供电方式;

当外部电源消失时,后备电源能自动启动;可选太阳能电池、PS100充电控制器

功能支持

手机端APP监测、控制、数据入库

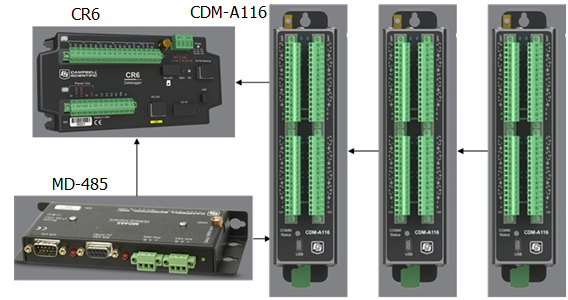

系统组成:

CR6数据采集器、CDM-A116同步模拟测量模块、MD-485通讯模块(可选)、机箱、供电系统等
