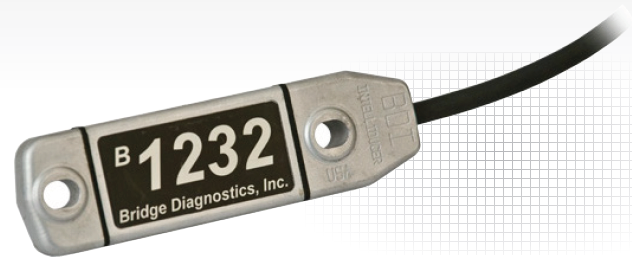

ST350 应变传感器


ST350 应变传感器用来评估桥梁、建筑、起重机和游乐园设施等所承受的动态载荷应力。它通过预接线直接连接到我们的数据采集器,适用于结构监测应用领域的数据采集系统。

优点及特征

l  改善的信噪比,具有更高的测量分辨率

l  坚固耐用,适用于恶劣环境

l  仅需使用几次就可收回成本

l  与坎贝尔的大多数数据采集器相兼容

l  只需作很少的准备工作,就能快速安装

l  高效,可靠,及高精度

 安装

粘附在预加应力的钢结构,混凝土,或者木头上,使用两个带螺纹的固定板和一个夹具来固定。另外,也可使用两个C 形夹来将ST350 固定到钢结构上。如果是将 ST350 粘附到钢筋混凝土上,一般需要两个带螺纹的固定板,一个传感器延长板,以及一个延长夹具。



订货信息

应变传感器

ST350

Bridge Diagnostics 公司的 350-欧姆应变传感器,15 英尺重载线缆

附件

21278

带螺纹的固定板(需要2个)

21279

板固定夹具

21280



传感器延长板(需要搭配延长夹具)

21281

延长夹具

21282

C形固定夹(需要2个)

技术规格

精度:±2%,逐一校准到NIST标准

对于 1000 με所要求的应力:~ 76 N

应变量程: ±2000 με

灵敏度: ~500 με/mV/V

电路:由4350-欧姆箔式应变片所组成的4线惠斯通全桥

线缆:BDI RC-18722 AWG美国线规,每 2 芯单独屏蔽的外部再屏蔽的线缆;15 英尺标准长度

材质:铝

尺寸: 11.1 x 3.2 x 1.3 cm

重量: 85 g
