WS系列一体式气象站

德国Lufft公司生产的WS系列一体式气象站可测定空气温湿度、气压和风速风向。通过电容式传感器测定大气相对湿度。利用一个精准的NTC模块测定大气温度。利用超声波原理进行测定风速风向。利用24GHz的多普勒雷达测定每一滴雨/雪滴的滴落速度，从而计算出降水强度、降水类型和降水量。所有指标集成在一个传感器中，免维护，开放通信协议(Lufft-UMB protocol)。

技术参数

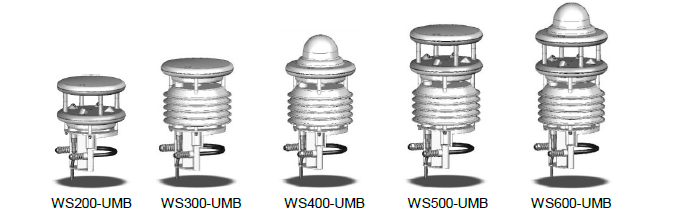

WS200-UMB	•风向 •风速 •罗盘
WS300-UMB	•气温 •相对湿度 •气压
WS301-UMB/WS302-UMB/WS303-UMB/WS304-UMB	•气温 •相对湿度 •气压 •太阳总辐射
WS500-UMB	•风向 •风速 •气温 •相对湿度 •气压 •罗盘
WS501-UMB/WS502-UMB/WS503-UMB/WS504-UMB	• 风向 • 风速 • 气温 • 相对湿度 • 气压 • 罗盘 • 太阳总辐射
WS601-UMB	• 雨量筒(翻斗) • 风向 • 风速 • 气温 • 相对湿度 • 气压 • 罗盘



尺寸

直径150mm；

高度：345mm；

重量 2.2kg

接口 RS485；2线；半双工

电源 24 VDC；<4VA (without heating)



环境温度 -50~60℃

环境湿度 0~100% R.H.

加热 40VA at 24VDC

线缆长度 10m



气温

原理 NTC ( 负温度系数；热敏电阻 )

测量范围 -50~60℃

单位 ℃

精度 ±0.2°C (-20~50°C)，±0.5°C (>-30°C)

相对湿度



原理 电容式传感器

测量范围 0~100% R.H.

单位 % R.H.

精度 ±2% R.H.



气压



原理 MEMS电容

测量范围 300~1200 hPa

单位 hPa

精度 ±1.5hPa



风向



原理 超声

测量范围 0~359.9°

单位 °

精度 ±3°



风速



原理 超声

测量范围 0~60 m/s

单位 m/s

精度 ±3 m/s 或 3%（0~35 m/s）



降水



分辨率 0.01 mm

重现性 > 90%

水滴大小测量范围 0.3~5 mm

降水类型 雨/雪



安装杆适合于直径 60 – 76 毫米
