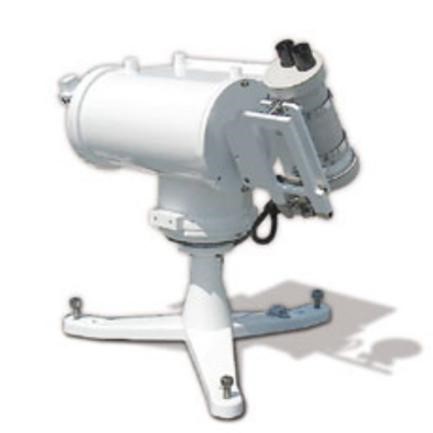

天空扫描仪/MS-321LR

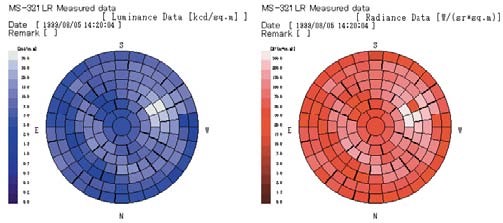

EKO天空扫描仪MS-321LR用于测量天空半球内145点的亮度和辐照度。这个传感器具有11度的光圈和追踪器，双轴控制的设计使其可以同时测量亮度和辐照度的分布。此产品满足满足国际照明委员会（CIE）设计标准，是国际日照观测计划推荐使用产品。用于操作设备的软件界面友好，便于操作。
【产品优点】：
双轴控制的设计使其可以同时测量亮度和辐照度的分布；
满足国际照明委员会（CIE）设计标准；
国际日照观测计划推荐使用产品（International Daylight Measurement Programe）
操作简单，便于维护。
【应用领域/Applications】：
气象预报及服务
农业气象及生态研究
大气环境监测和研究
太阳能资源监测和评估
光伏产业等
建筑设计
【产品型号及参数/Specifications】：
MS-321 (Sensor)
Sensitivity (Luminance)
50 kcd/m2 (full scale)
Resolution
about 15 cd/m2
Sensitivity (Irradiance)
300 W/m2·sr (full scale)
Resolution
about 1.0 W/m2·sr
entire sky scanning time
4 min/145 points
resolution (angle)
0.0036°
accuracy (angle)
0.2°
MS-321 (Tracker)
Motor
Stepping motor
Motor driving mode
Half step
Driving technology
Harmonic Drive
Pointing accuracy
< 0.01° (Solar Elevation: 0 to 87°)
Angle resolution
0.009°
Rotation angle
Elevation-angle(-15° to +95°),
Azimuth-angle(0° to +/-180°)
Torque
12 Nm
Payload
7kg balanced
Tracking mode
Sun-sensor mode and Calculation mode are
automatically switched.
Tracking accuracy of Sun-sensor mode
+/- 0.01°
Sun-sensor field of view
+/- 15°
Environmental Protection
IP65
Temperature range
From -40 to +50°C
Altitude for solar position calculation
No Limitation
Communication
RS-232C, 9600bps, 8N1
Power requirement
AC100 to 240V, 50/60Hz, 20W; DC18 to 30V,
15W for DC optional Sun Tracker
Dimension
430(W) x 380(D) x 440(H) mm
Weight
12.5 kg
